输入42V热拔插OVP保护芯片PW1600深度解析：70V耐压余量足方案

输入42V热拔插OVP过压保护芯片怎么选，这件事看似是参数比对，实则核心在于前端保护能不能真正扛住高压冲击。下面就围绕平芯微 PW1600 展开，把这条 OVP 芯片系列的定位和差异讲清楚。
平芯微 PW1600 深度解析 OVP 芯片系列对照
一、为什么42V热拔插场景必须加OVP过压保护
在欧美市场，USB Type-C 42V 认证（IEC 62368-1）对前端保护提出了很明确的要求。要让系统在 42V 输入档位下稳定、安全地工作，前端 OVP 过压保护芯片至少得满足三个硬指标：其一，耐压要 ≥60V，用来覆盖 42V 稳态电压以及浪涌余量；其二，过压响应必须足够快，最好达到微秒级，甚至纳秒级；其三，需要集成低导通阻抗 MOS，保证正常工作时不会凭空带来额外发热。平芯微 PW1600，正是针对这一类场景设计的关键器件。
二、PW1600 产品概述
PW1600 是一款 70V 耐压、OVP 阈值可调的过压保护芯片，支持 3V–60V 宽输入电压范围工作。芯片内部集成了超低导通阻抗 nFET 开关，同时具备启动/OVP 恢复延时、纳秒级 OVP 响应、软启动、过温保护与自动恢复、使能控制等一整套保护功能。封装方面采用 SOT23-6L 小封装，因此很适合放在车载设备、便携式设备以及可穿戴设备的电源前端做保护。

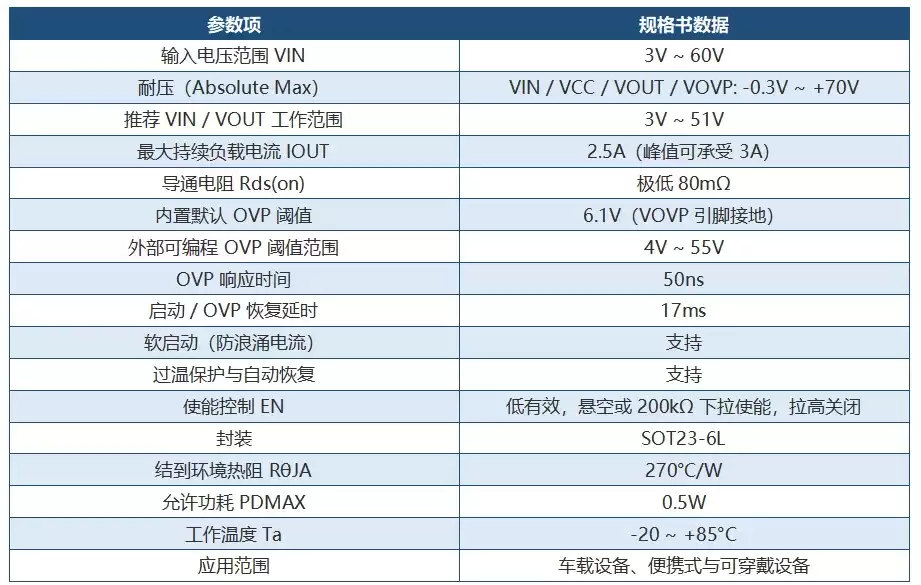

三、PW1600 关键规格参数表

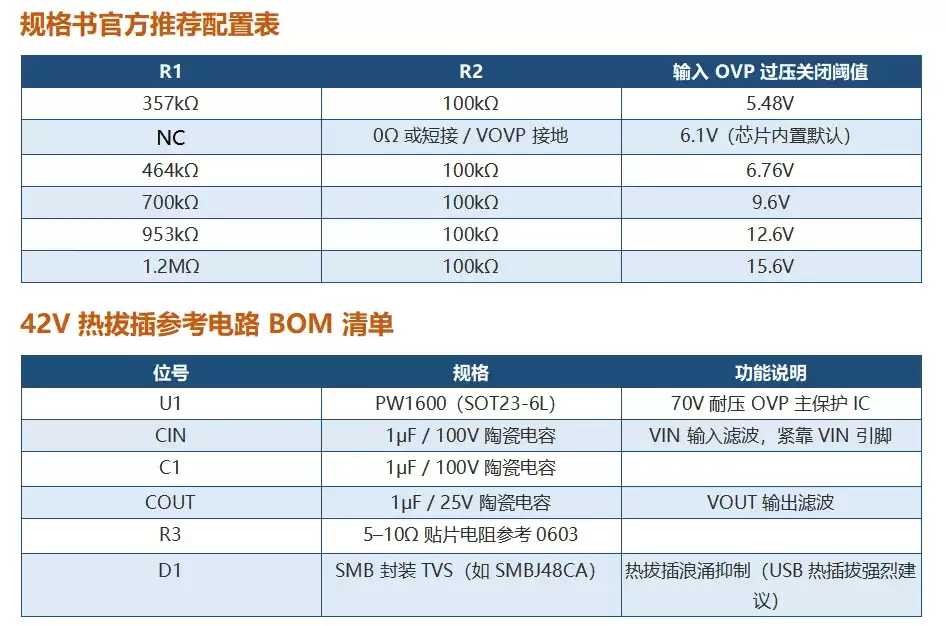

四、OVP 阈值电阻配置公式与推荐值

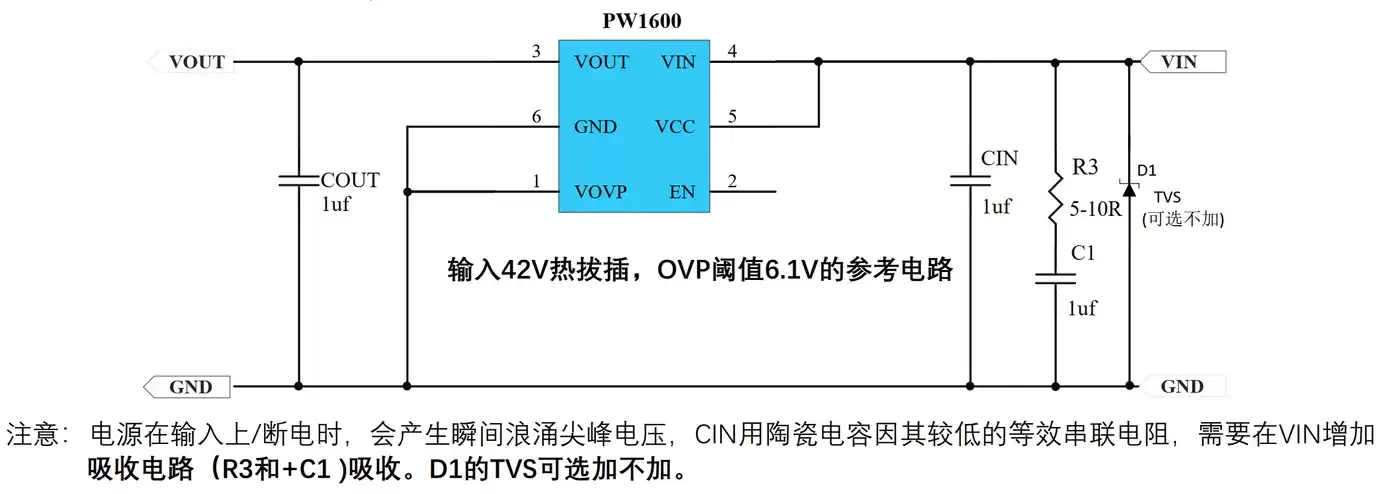

OVP 阈值的配置并不复杂，公式如下：VIN_OVP = 1.2V × (1 R1 / R2)。实际应用里，R2 建议选用 100kΩ，并且 R2 接地端最好单独走线，直接连接到芯片 GND 引脚。对于热插拔输入场景，比如 USB 接口，输入端并联 TVS 二极管 D1 基本是非常有必要的一步，这样能进一步增强保护能力。如果把 VOVP 引脚直接接地，那么芯片会启用内置默认阈值 6.1V。

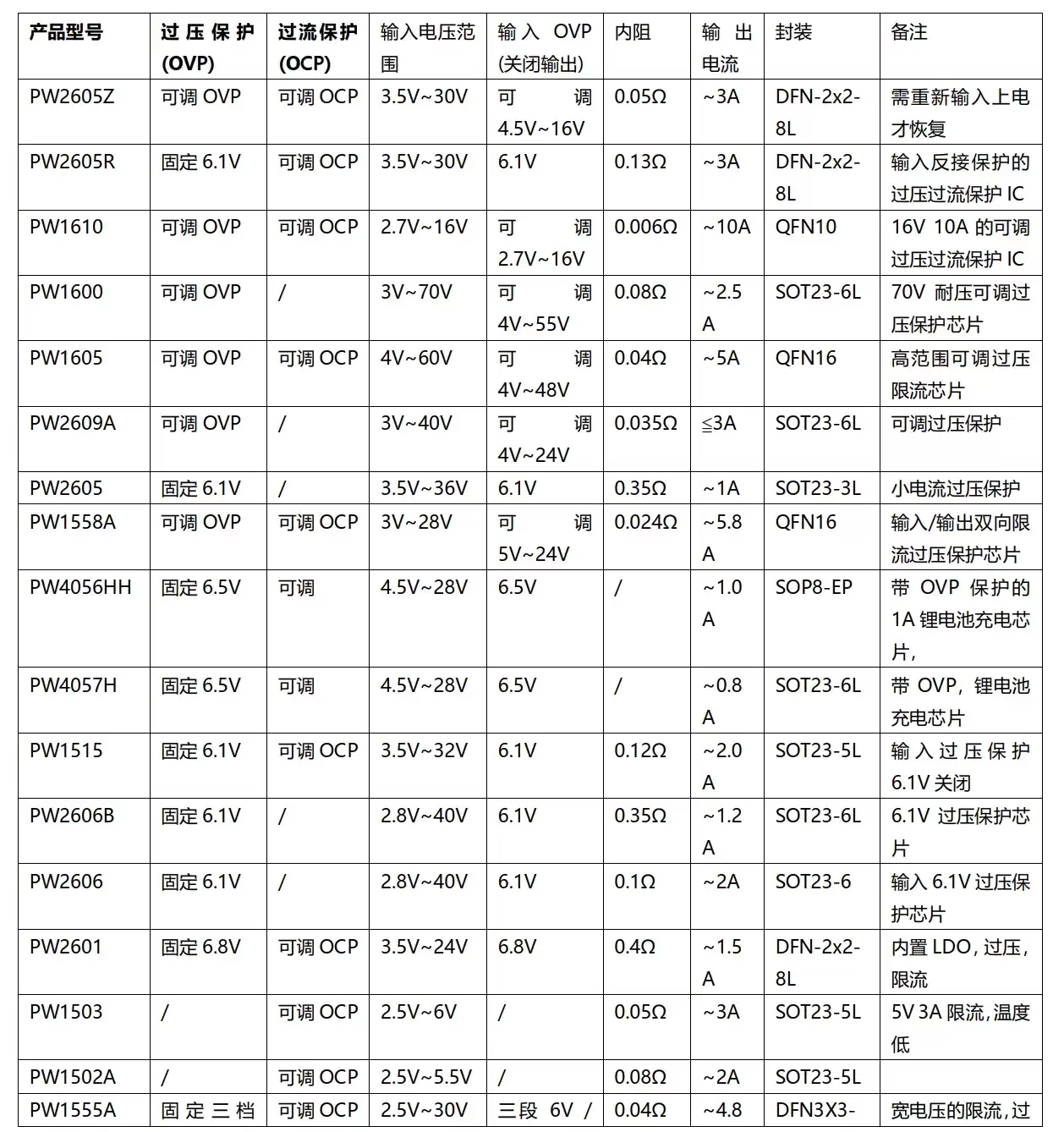

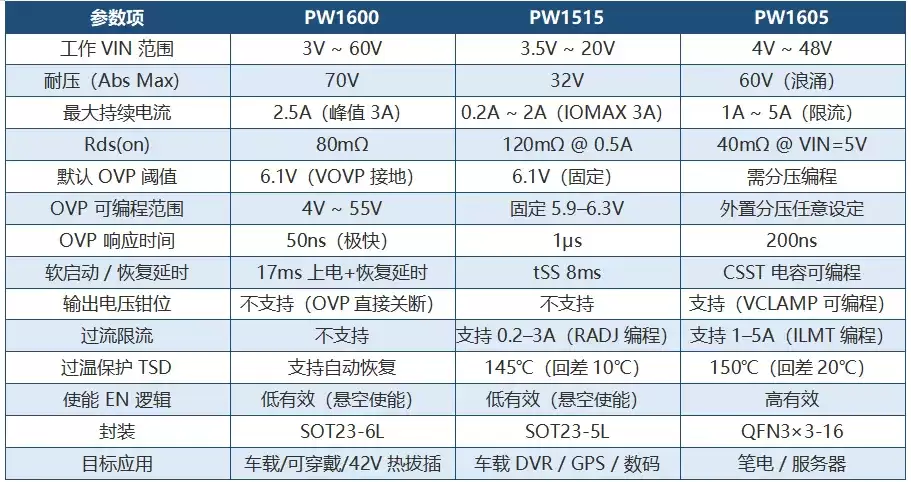

五、PW1600 vs 其他 OVP 芯片规格对照表

如果把三款 OVP 芯片放在一起看，场景定位其实很清晰。PW1600 主要面向 42V 及以下的高压热插拔前端保护，凭借 60V 工作电压、55V 可编程 OVP、50ns 响应速度，以及 SOT23-6L 小封装，在这个电压段里优势很突出；PW1515 更适合 20V 以下场景，比如车载 DVR、GPS，它集成了过流恒流 OVP 双重保护；PW1605 则对应 48V 宽压场景，例如笔电和服务器，除了基础保护外，还额外提供输出电压钳位和可编程限流功能，封装更大，集成度也更高。
