城市地下管网的巡检维护，是保障城市运行安全的关键一环。管道内部的变形、沉积、错口……这些缺陷要是没能及时揪出来，轻则堵塞渗漏，重则路面塌陷，维修成本高不说，安全隐患也大。传统的人工目视检测，效率低不说，主观性还强，尤其在那些恶劣环境下，人根本待不住。

所以，借助计算机视觉技术，特别是目标检测模型，来从管道内窥视频或图像里自动识别多种缺陷，辅助巡检人员快速定位问题区域，就成了一个很自然的思路。这篇文章会围绕一个包含六类典型管道缺陷的数据集，详细介绍从数据准备、标注、训练到评估的完整工程化流程。而且，这里讲的实践思路，完全可以迁移到云上环境，实现数据存储、版本管理和训练任务的集中管控。

业务场景与问题定义

在排水管网、工业管廊或者地下隧道这类场景里，管道内壁因为长期使用、地质变动或施工不当，出现各种异常是家常便饭。这个数据集聚焦了六种常见的管道缺陷类型：

、、、、 和 。

这些缺陷在视觉上各有各的特征：

• 变形通常表现为管道截面形状不规则，一眼就能看出来；
• 沉积则是管道底部堆积的泥沙或杂物，看着像一滩东西；
• 脱节，两段管道连接处直接分开了，像是被扯断了一样；
• 错口，接口处横向或纵向偏移，对不齐了；
• 障碍物，可能是树根、石块这些不速之客；
• 破裂，管壁上的裂缝或破损，很直观。

目标检测模型要做的，就是从包含这些可能性的图像里，准确输出每个缺陷的位置（边界框）和类别。这就要求训练数据得覆盖不同光照、角度和严重程度的样本，同时模型还得有足够的泛化能力，去应对实际巡检中复杂多变的管道内部环境。说白了，就是模型得“见过世面”，不能只认死理。

数据集说明（来源：数据集说明表）

这次实践用的数据集，来自一个整理好的下水管道六类缺陷样本集合。原始素材经过筛选，最终挑了100张具有代表性的图片，统一放在label_studio_importoss_selected_100目录里。目录里除了图片，还有用于导入标注平台的JSON文件以及标注界面配置文件。

数据集的基本信息如下：

• 图片数量
  ：100 张

• 标注类别
  ：Deformation、Deposition、Disconnect、Misalignment、Obstacle、Rupture，共 6 类

• Label Studio 任务数量
  ：100 个（每张图片对应一个标注任务）

• 数据来源
  ：原始视频素材经过抽帧和筛选得到，并附带一份用于预览的视频文件

这套数据集规模较小，100张图片，说实话不算多。它更适合用来验证模型训练流程、做算法原型开发或者教学演示。真要放到生产环境里，建议在此基础上大幅扩充样本量，并且增加不同管道材质、光照条件和缺陷严重程度的图像，这样才能把模型的鲁棒性提上去。

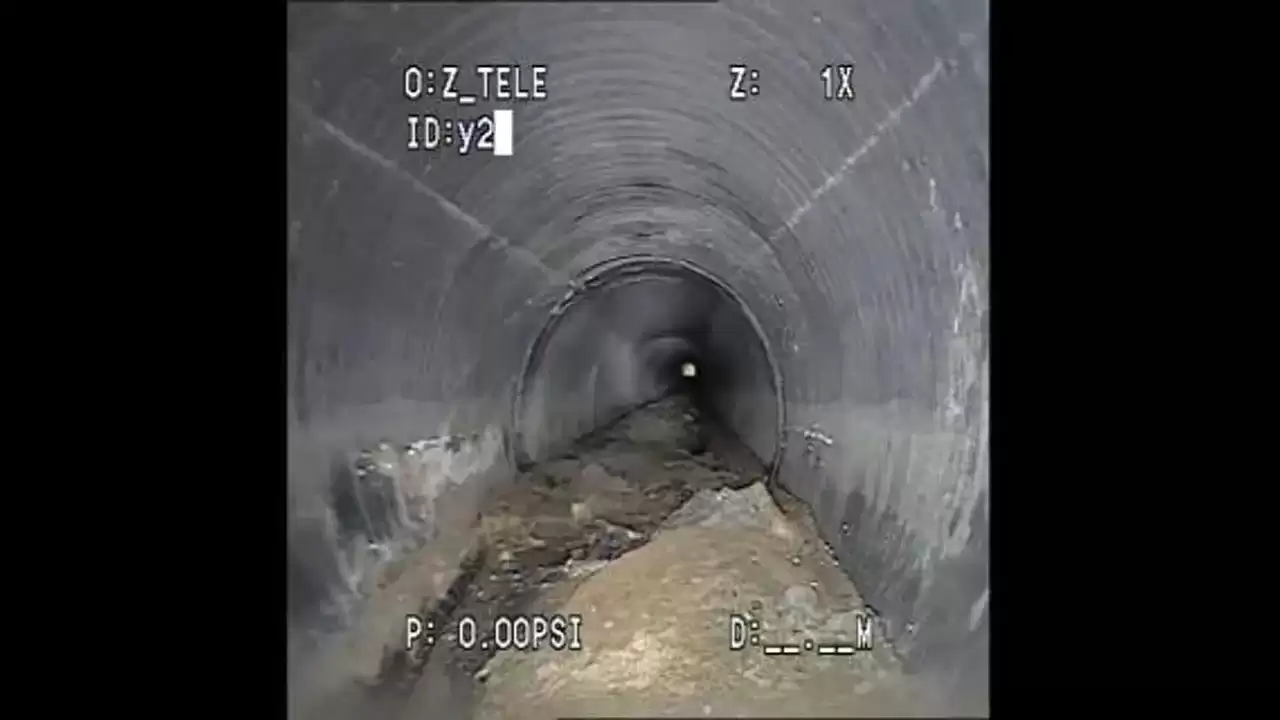

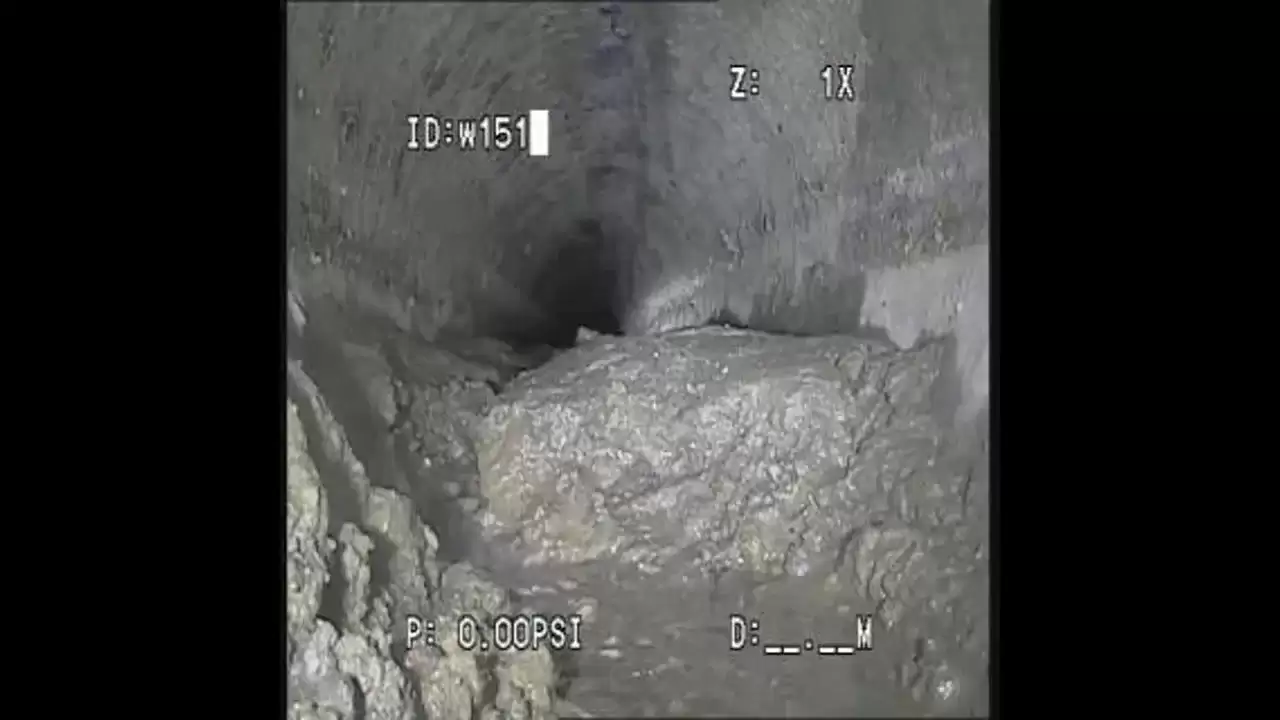

下面是一些样本的抽帧展示，能反映管道内部典型的巡检画面：

数据标注与版本管理

高质量标注是模型训练的地基，这一点再怎么强调都不为过。这次实践推荐用

来标注，它支持图像目标检测任务的多人协作，能方便地导出COCO、YOLO等多种格式，用起来很顺手。

标注流程设计

1. 导入数据
   ：把100张图片和对应的JSON配置文件导入Label Studio项目。

2. 定义标签
   ：在项目里预设好那六类缺陷标签。

3. 执行标注
   ：标注员为每张图片里的缺陷区域绘制边界框，并选对类别。如果一张图里有多个缺陷，那就得一个一个标出来。

4. 质量复核
   ：由复核人员检查标注框的准确性、类别是否匹配，有没有遗漏，确保标注质量过硬。

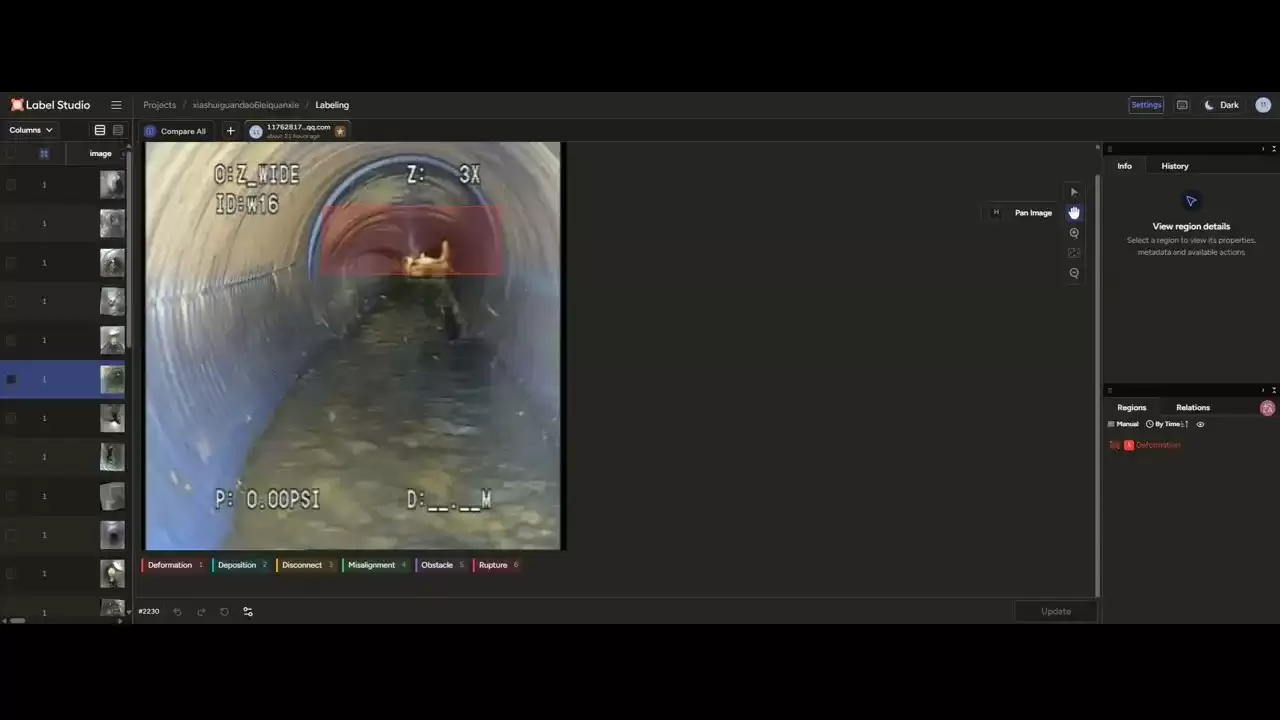

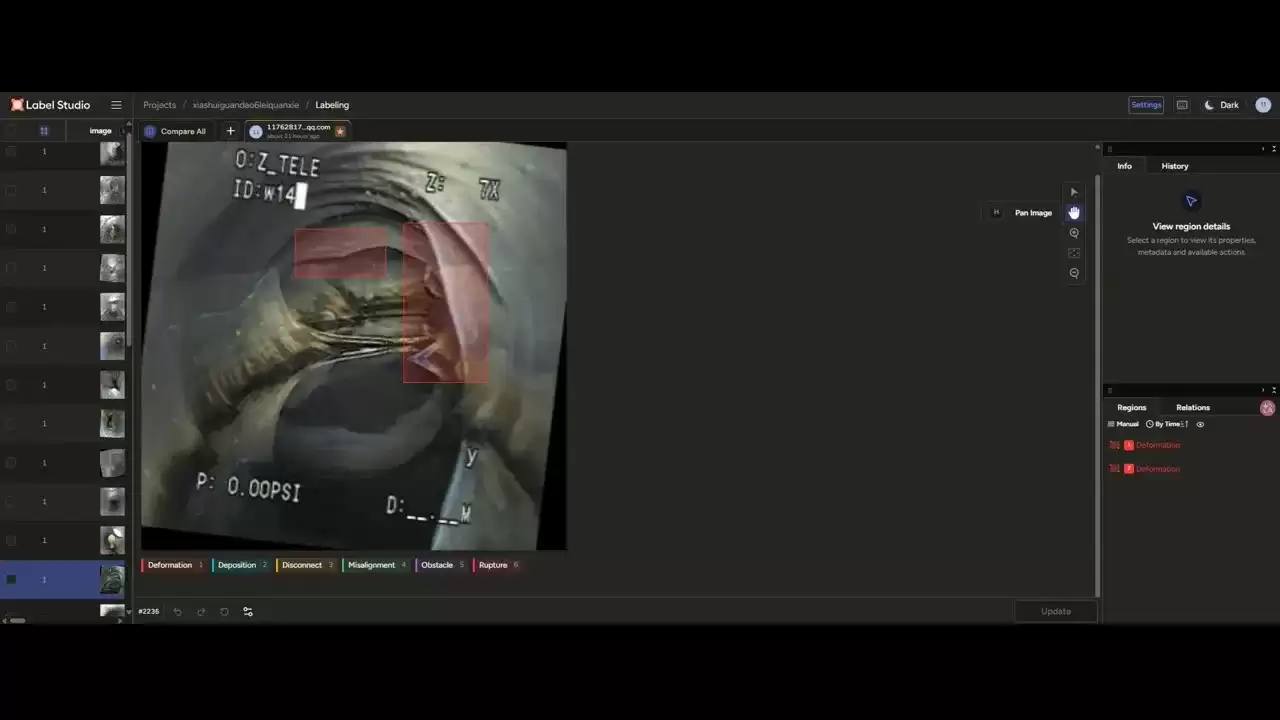

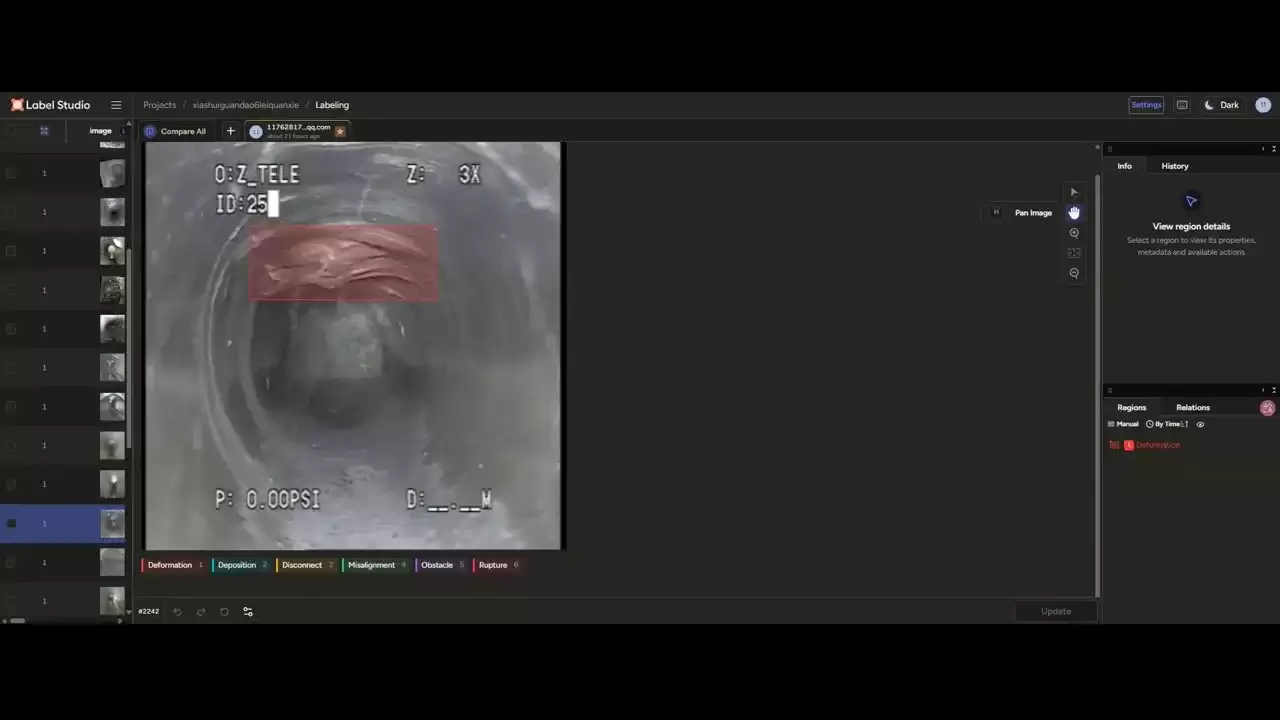

以下就是Label Studio标注界面的示例截图：

云上存储与版本管理建议

在云上实践时，可以把原始图片、标注结果（比如JSON或CSV文件）以及训练后的模型权重，统一存到对象存储服务（比如阿里云OSS）里。建议按下面这种目录结构来组织，清晰明了：

bucket/
├── raw_images/  # 原始图片
├── annotations/ # 标注文件（Label Studio 导出）
│   ├── v1.0/    # 标注版本1.0
│   └── v1.1/    # 标注版本1.1（修正后）
├── datasets/    # 训练数据集（按划分组织）
│   ├── train/
│   ├── val/
│   └── test/
└── models/# 训练产出的权重  ├── exp001/  └── exp002/

通过版本控制（比如用Git LFS管理标注文件，或者利用对象存储的版本功能），可以追溯数据集和标注的每一次变更。这对于实验复现和团队协作来说，是必不可少的。

基于 YOLO11 的训练任务设计

YOLO11是Ultralytics推出的新一代目标检测模型，在速度和精度之间平衡得不错。这次实践就选它了，围绕它的标准训练流程来配置。

数据集划分与格式转换

首先，把100张标注图片划分为训练集和验证集，比如按80%和20%的比例随机划分。YOLO11训练要求数据集采用特定的目录结构，每张图片对应一个同名的.txt标签文件，格式是class_id x_center y_center width height（坐标要归一化到[0,1]）。

可以用脚本把Label Studio导出的JSON格式转换成YOLO格式，同时自动生成data.yaml配置文件，内容大概像这样：

# data.yaml
train: ./datasets/train/images
val: ./datasets/val/images

nc: 6
names: ['Deformation', 'Deposition', 'Disconnect', 'Misalignment', 'Obstacle', 'Rupture']

训练配置与启动

YOLO11的训练，可以通过命令行或者Python API来启动。一个典型的训练命令示例如下：

yolo train model=yolo11n.pt data=data.yaml epochs=100 imgsz=640 batch=16 device=0

参数说明：

• model=yolo11n.pt：使用YOLO11n（nano版本）的预训练权重进行微调，可以加快收敛速度。
• data=data.yaml：指定数据集配置文件。
• epochs=100：训练轮数，可以根据验证集损失提前停止。
• imgsz=640：输入图像尺寸。
• batch=16：批大小，根据GPU显存调整。
• device=0：指定GPU设备。

在云上环境里，可以把训练任务封装成Docker镜像，用GPU云服务器或者容器服务（比如阿里云ACK）进行分布式或单机训练。训练过程中的日志、权重文件和验证结果，会自动保存到runs/detect/目录下。

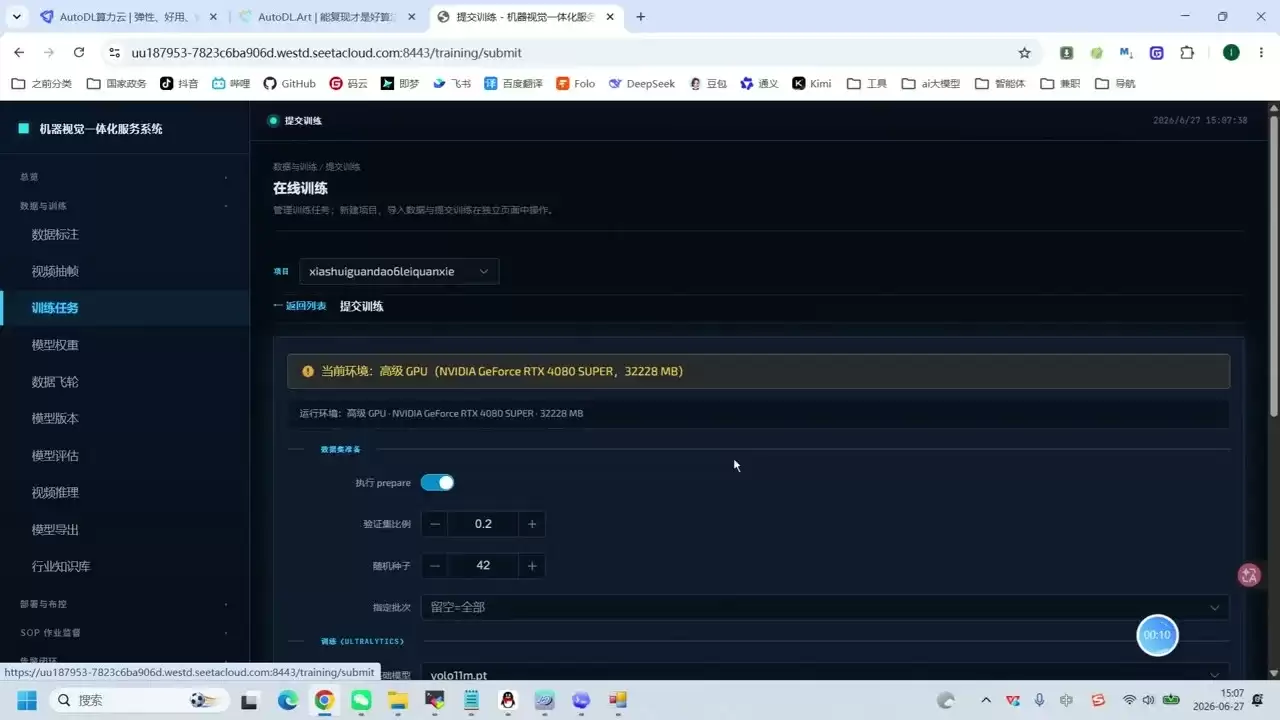

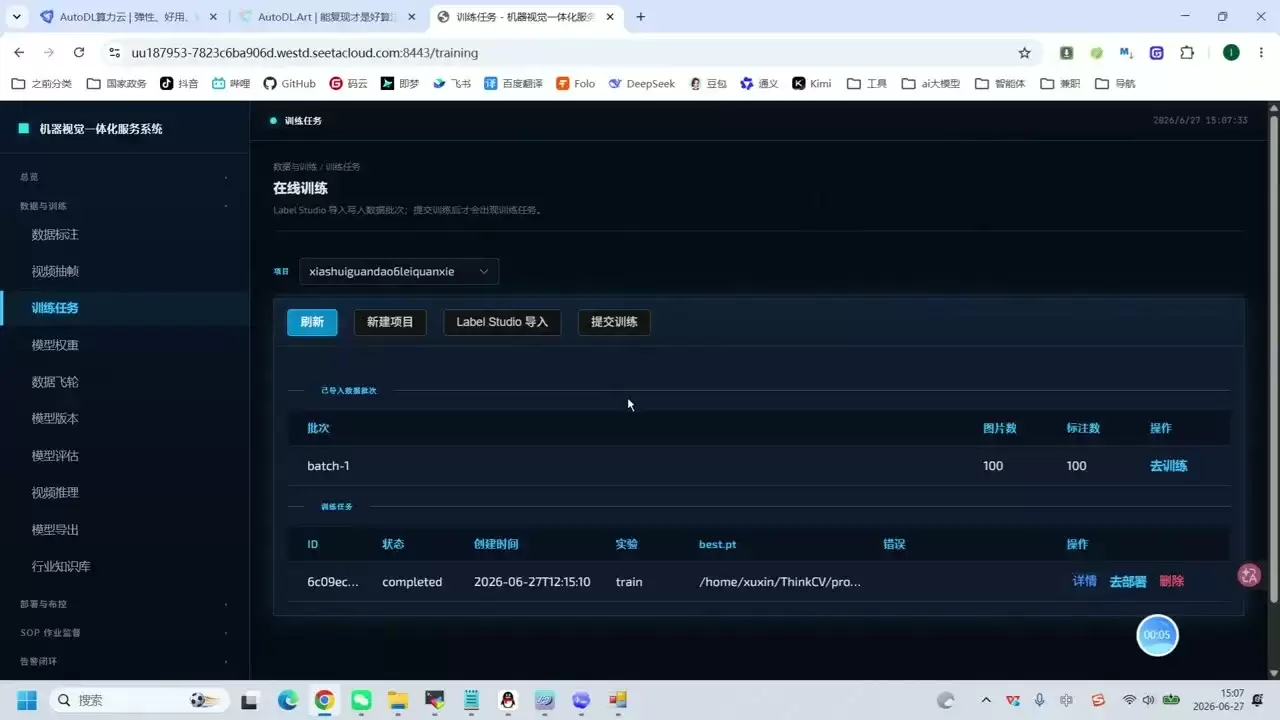

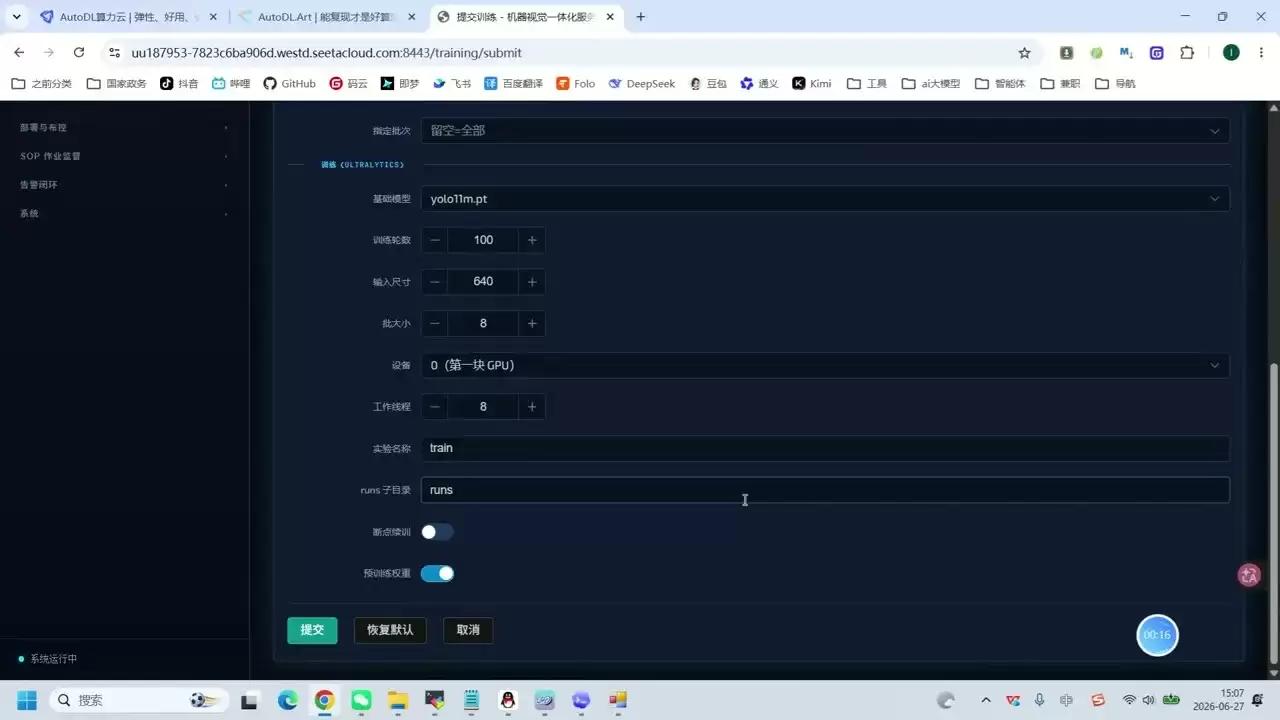

以下就是训练配置界面的示例截图：

训练过程注意事项

• 数据增强
  ：YOLO11默认启用了马赛克、随机翻转等数据增强策略，这有助于提高模型泛化能力。但数据集比较小的时候，可以适当降低马赛克增强的强度，不然容易过拟合。

• 过拟合监控
  ：因为初始样本量只有100张，模型很可能很快就在训练集上达到高精度，但验证集精度提升缓慢甚至下降。建议开启早停（Early Stopping）机制，并且密切关注验证集的mAP指标，别让它骗了你。

• 类别不平衡
  ：六类缺陷在数据集里出现的频率可能不一样。可以通过调整类别权重，或者用上采样/欠采样策略来缓解这个问题。

模型验证与评估

训练完成后，得对模型在测试集或独立验证集上的表现进行量化评估。YOLO11会自动输出每个类别的精确率（Precision）、召回率（Recall）以及mAP@0.5和mAP@0.5:0.95等指标，这些数据很直观。

验证结果分析

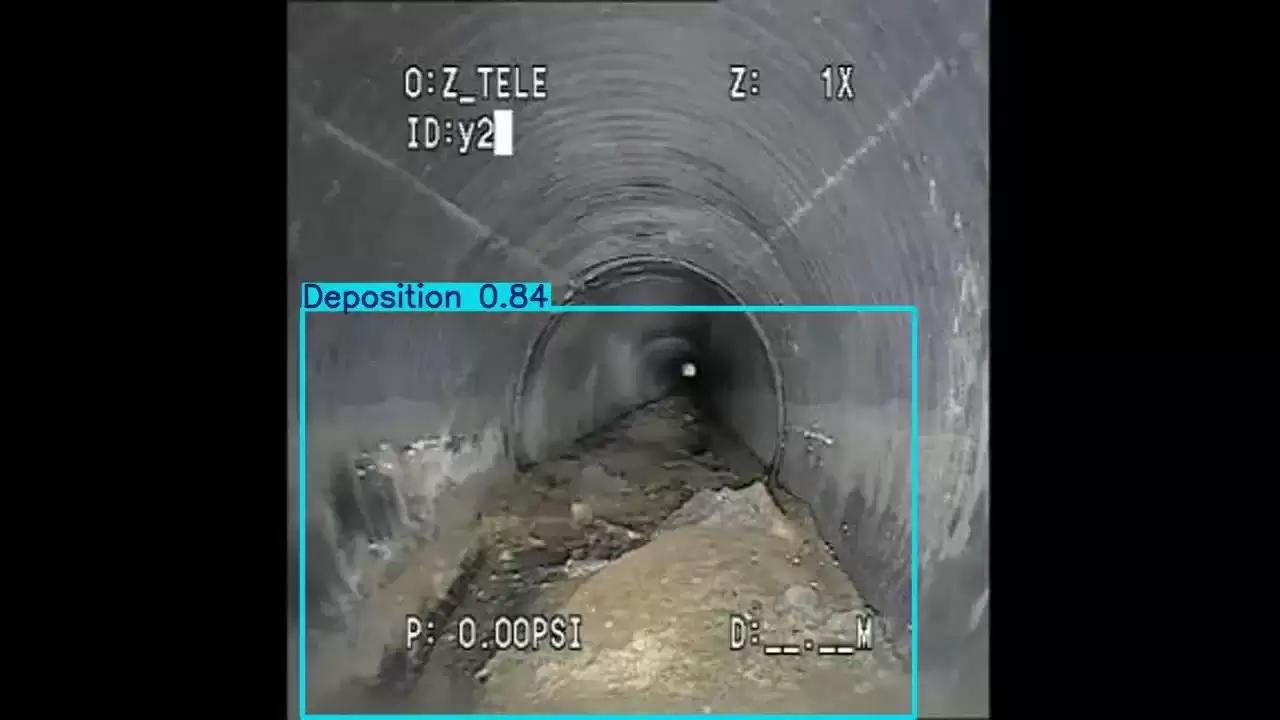

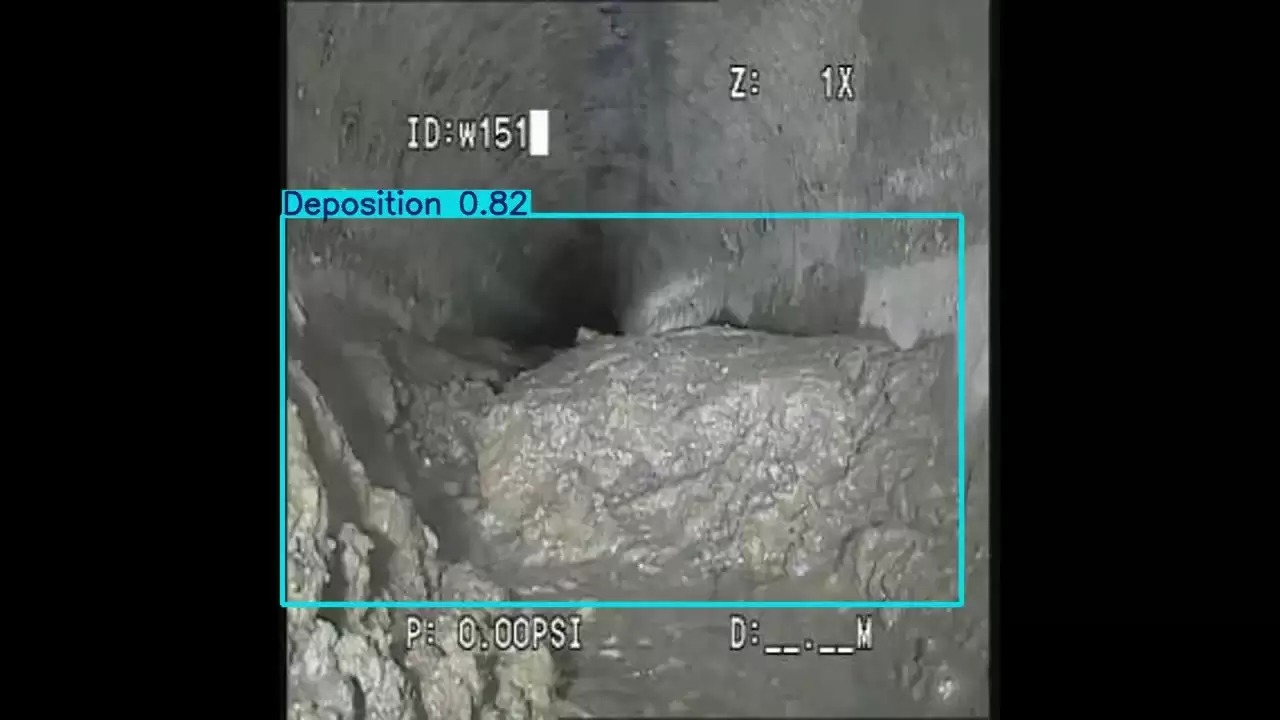

以下就是模型验证结果的示例截图：

通过观察验证结果，可以识别出模型的薄弱环节。比如，如果“沉积”类别的召回率比较低，那就意味着这类样本在训练集里可能不够多，或者特征不够明显。这时候就得回到数据标注阶段，补充更多沉积样本，或者优化标注质量。

错误分析

建议对模型预测错误的样本进行人工复核，常见的错误类型包括：

• 漏检
  ：模型没检测出明显的缺陷，可能是样本特征跟训练数据差异太大了。

• 误检
  ：模型把正常的管道纹理或污渍当成了缺陷。

• 分类错误
  ：模型检测到了缺陷位置，但类别判断错了，比如把“变形”误判成了“错口”。

这些分析结果，可以直接指导后续的数据增强、标注修正或模型调优，形成闭环。

工程化落地注意点

把训练好的模型部署到实际巡检系统里，还得考虑几个工程化的问题：

1. 推理性能
   ：YOLO11n模型体积小、速度快，很适合边缘设备部署。如果要用更大的版本（比如YOLO11m/l/x），就得评估一下边缘设备的算力能不能满足实时性要求。

2. 模型更新
   ：得建立模型版本管理机制，定期用新标注的数据做增量训练或微调，并且对比新旧版本在验证集上的表现。

3. 数据回流
   ：在实际部署中，把模型预测结果跟人工复核结果对比，筛选出模型表现不佳的样本，回流到训练集里，形成“数据-训练-部署-反馈”的闭环，这样才能持续迭代。

4. 云上推理服务
   ：可以把模型封装成REST API，部署在云服务器或函数计算平台上，供前端应用或巡检机器人调用。API输入是图像或视频流，输出是检测结果JSON，包含类别、置信度和边界框坐标。

素材配图建议

为了让文章更好读，建议在下面这些位置插入配图。所有图片我们都用来自视频抽帧视觉分析中的OSS地址，并且采用保守配图策略：

1. 引言或背景介绍
   ：插入数据集样本抽帧图，让大家看看管道内部典型的场景。

2. 数据集说明
   ：可以继续用样本抽帧图，展示不同的管道环境。

3. 数据标注
   ：插入Label Studio标注界面截图，展示标注框和标签体系。

4. 训练流程
   ：插入训练配置界面截图，展示参数设置或训练过程。

5. 模型验证

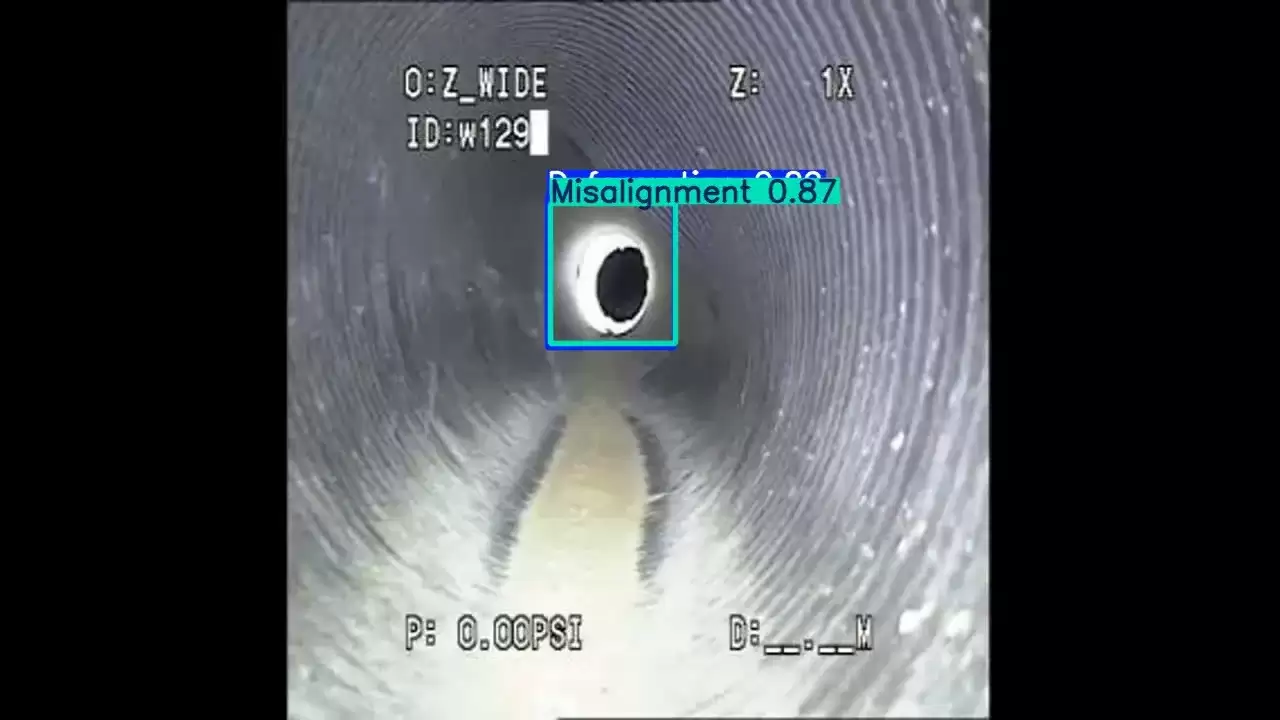

   ：插入模型验证结果截图，展示检测框和置信度。

总结

这篇文章围绕下水管道六类缺陷检测这个典型业务场景，详细介绍了从数据集准备、标注、基于YOLO11的模型训练到评估验证的完整工程化流程。通过合理组织数据存储与版本管理，并充分利用YOLO11的训练工具链，可以快速构建一个可用的缺陷检测模型原型。
