以42mΩ低内阻重塑AI眼镜散热标准，锂电保护IC二合一方案已成最佳选择？

2026年6月3日，芯原微电子主办的第十六届松山湖中国IC创新高峰论坛上，酷芯微、安凯微、艾为电子、芯视元、物奇微、思特威等多家企业集中展示了面向“AI眼镜”的芯片新品。这场论坛释放了一个明确信号：AI眼镜的硬件生态正在快速成型，而其中电源管理是个绕不开的硬骨头。

AI眼镜的能源困境：分立方案或是锂电保护IC的最佳路线

锂电池保护IC，这个连接电池与主板的“安全守门人”，职责很清晰——防止过压、欠压、充电过流、放电过流。但在AI眼镜上，这套老剧本彻底失效了。

与传统智能手机不同，AI眼镜对电池系统的容忍度几乎为负值。续航是用户最敏感的痛点，可眼镜内部空间比饼干渣还小，根本塞不进大容量电芯。更麻烦的是温升管理——设备紧贴面部皮肤，哪怕微小的发热都会被直接放大，用户体验瞬间崩塌。最后，轻量化和紧凑空间要求保护板要么缩到极致，要么直接把保护IC搬到主板上。

赛微微电的高级产品经理杨剑在论坛上分享了一个关键判断：从技术端看，锂电保护IC的收益非常显著。电流小了，续航自然增加；保护IC本身损耗降低，发热减少，充电效率提升；封装小了，空间就释放出来了。那么，到底哪种方案最适合AI眼镜？

目前业界主流有三大技术路线，在集成度、性能与成本之间各有取舍。

控制电路和MOSFET设计在同一颗Die上再封装。集成度高，但受限于单一晶圆工艺，过流能力大约0.5A-4A，耐压在9V-16V之间。适合电池容量500mAh以下的简单可穿戴设备，芯片尺寸最小，空间受限场景是它的主场。

控制IC与MOSFET分开流片，再合封到同一封装内。电流能力提升到2A-6A，适配300-800mAh的数码配件。但问题来了——当封装尺寸压缩到2×2mm甚至更小时，合封工艺面临巨大的技术挑战，良率和成本控制难度陡增，只能覆盖部分可穿戴设备电池。

控制IC和MOSFET是两颗独立器件。通流能力大，耐压高，但尺寸偏大，常见于手机、平板等大容量电池应用。不过，针对AI眼镜这种空间极度受限的场景，分立方案反而可能成为最优解——因为它能灵活布局，把最小尺寸的保护芯片嵌入毫米级空间，同时兼顾导通电阻、保护电流等关键参数。赛微微电正是选择了这条路线。

赛微微电CW1312：休眠电流20nA的超低功耗电源方案

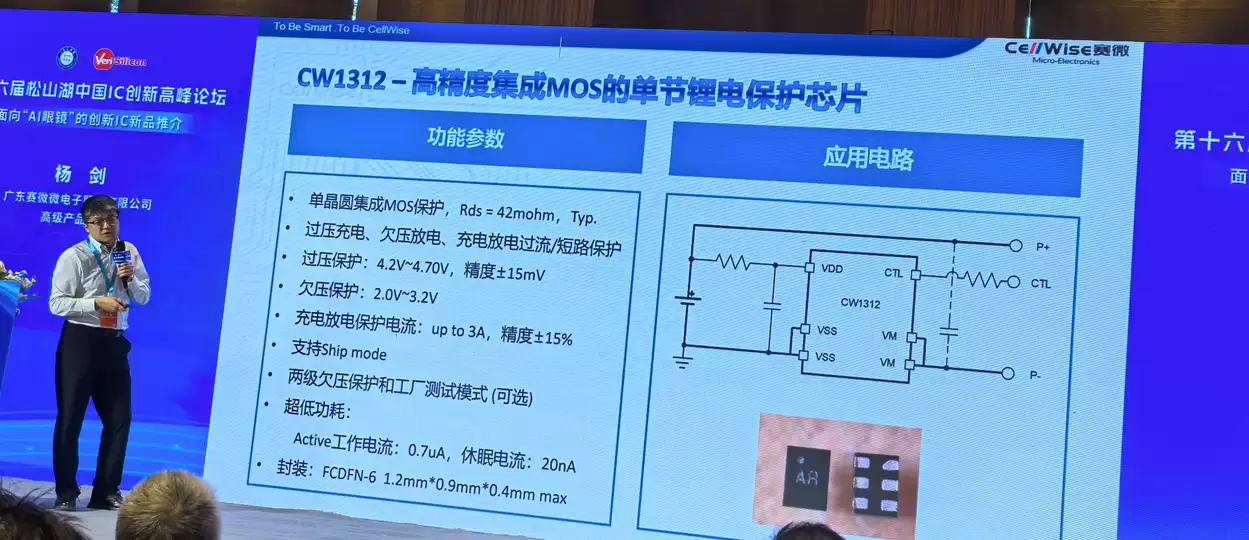

赛微微电带来的第二代旗舰产品——CW1312高精度集成MOS单节锂电保护芯片，就是冲着AI眼镜“小体积、低功耗、高精度”三大诉求去的。

功耗控制是最大的亮点。CW1312的Active工作电流仅0.7µA，休眠电流更是低至20nA，比前代CW1011功耗降低了75%。同时，导通内阻降至42mΩ，比前代降低22%，有效减少了充放电过程中的发热，终于解决了眼镜发热烫脸的顽疾。

尺寸和集成度方面，CW1312采用FCDFN-6封装，尺寸仅1.2mm×0.9mm×0.4mm，面积比前代减少64%。别看它小，过流保护能力高达3A，复杂使用场景下的安全性完全兜得住。

精度和兼容性同样出色。过压保护精度±15mV，过流保护精度±15%，远超行业平均水平。它还支持两级欠压保护门限和船运模式（Ship Mode），特别是CTL pin支持4电平状态，能灵活适配硅负极电池等新型电芯——这种前瞻性设计，恰恰是AI眼镜未来电池技术演进所需要的。

从整体电源架构看，AI眼镜从充电输入端开始，就需要集成充电管理芯片与单节锂电保护IC，同时搭配超低功耗的IPU实现系统级能效优化。由于空间和功耗极度敏感，所有芯片都必须满足小型化、纳安级或微安级静态电流的设计要求，这是保障全天候佩戴体验的基础前提。

智能眼镜待机状态下，赛微可提供低至约30µA静态电流总和的电源方案。这种“小尺寸+低功耗+长续航”的组合拳，正在成为AI眼镜电源管理的核心竞争力。
