Conv+BN+Add+ReLU 融合机制简介

来源：互联网时间：2026-06-02 08:42:10

1.引言

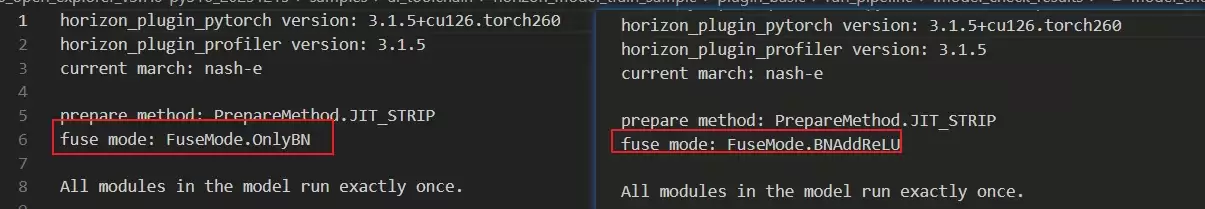

在使用地平线算法工具链做量化部署时，很多人会遇到两种FuseMode：OnlyBN、BNAddReLu。

这就引出了一个核心问题：为什么需要融合？它具体是怎么做到的？以及，这种操作在数学上是严格等价的吗？

实际上，在神经网络推理阶段，运算符融合（Operator Fusion）是一种非常经典且高效的优化策略。它的目的很明确：降低计算量、减少访存开销、加速推理执行。常见的融合模式主要有两种：

Conv + BatchNorm
Conv + BatchNorm + Add（残差） + ReLU

2.Conv + BN 融合原理

在推理阶段（Eval Mode），BatchNorm2d的计算本质是一个线性变换：

y = (x - mean) / sqrt(var + eps) * gamma + beta

其中，mean和var是统计得到的均值和方差，而gamma和beta是可学习的参数。

关键的一步来了。我们来推演一下BN是如何与卷积“合二为一”的。常规卷积的输出是：

z = Conv(x) = W * x + b

BN层作用于z的结果上：

y = (z - mean) / sqrt(var + eps) * gamma + beta

将z代入展开，你会发现，这个组合可以直接等效为一个新的卷积层：

W_fused = W * (gamma / sqrt(var + eps))b_fused = (b - mean) / sqrt(var + eps) * gamma + beta

注意，这里的权重和偏置都已经发生了改变。通过这步操作，Conv+BN组合就被无缝替换成了一个全新的Conv，而BN本身则从计算图中“消失”了。

这种融合带来的好处是立竿见影的：

减少一次BN的访存，降低了内存带宽压力。
减少一次算子的调用，简化了推理调度。
便于后续量化，避免了BN层对数值范围产生的潜在影响。

3.Conv+BN+Add+ReLU 融合原理

正如上一节所述，Conv和BN已经融合成了一个新的Conv'。

那么，后面的Add和ReLU又是什么情况呢？在量化部署时，Add操作（通常来自残差连接）要求两个输入具有一致的量化scale。因此，框架在FX层面会识别出类似 add(conv_out, skip_tensor) 的模式。

接下来，框架可能会调整量化scale，目的是让整个链路的计算都处于同一量化域。这样，硬件才能在同一个kernel内高效地执行Add和ReLU。

从数学上看，ReLU直接作用在Add的输出上，数值关系是完全一致的，所以可以将Add+ReLU合并为一个fused activation：

fused_out = relu(add(x, y))

在量化推理的语境下，这代表Add的输出可以直接进入ReLU的裁剪范围，从而减少了中间不必要的量化/反量化开销。

举个具体的例子：

import torchimport torch.nn as nnfrom torch.fx import symbolic_traceclass ResidualModel(nn.Module):def __init__(self):super().__init__()self.conv = nn.Conv2d(3, 3, kernel_size=3, padding=1)self.bn = nn.BatchNorm2d(3)self.relu = nn.ReLU()

这个模型的FX图输出会是：

placeholder x xcall_module conv convcall_module bn bncall_function add call_module relu reluoutput output output

部署框架会识别出这个子图，其中Conv+BN被融合，而Add和ReLU形成了连续的节点，可以进一步融合优化。

看到这里，相信很多人会有一个疑问：Conv+BN可以通过等效公式融合为一个算子，但后续的Add和ReLU显然无法再做类似的操作。那它们又是怎么做的？目的又是什么呢？

4.拓展解读

“Conv+BN+Add+ReLU融合”这个说法的背后，其实并不是把所有算子都物理上变成了一个。更准确的理解是分步完成的：

Conv+BN → 融合为Conv'（数学上严格等价）
Conv' + Add → 融合为一个更高效的“卷积 + 残差加法”算子（计算图优化）
Add + ReLU → 融合为“带激活的残差”算子（计算图优化）

真正“从数学上消失”的，其实只有BN。Add和ReLU更多的是一种算子合并（Operator Folding）。

4.1 conv+add“融合”

Conv+Add的“融合”并非代数消去，而是操作符流水线融合（Operator Fusion）。

一个典型的残差块是：out = Conv'(x)，然后out = out + skip。

Add操作本身是逐元素加法，不涉及权重或参数。它的数学形式（Add(a,b) = a+b）并不会改变Conv'的结构，也无法被代数合并成一个新的卷积。但在推理框架（如TensorRT、ONNXRuntime、OpenExplorer）中，其实现方式是完全不同的。Conv'的输出内存可以直接作为Add的输入，在同一个Kernel中完成累加，而无需创建中间张量。硬件可以这样执行：

for each output pixel:tmp = ConvKernel(x)tmp = tmp + skip(x)output = tmp

这样做能带来实实在在的性能提升：
