基于恩智浦NAFE33352模拟前端的pH监测解决方案

全球变暖、气候变化，叠加人类活动带来的环境压力，让获取清洁的水源和土壤资源，成了一个迫在眉睫的全球性挑战。联合国数据显示，全球仍有超过40%的人口无法获得足够的安全饮用水和基本卫生服务。面对这场水资源危机，一个自然而然的疑问是：正在重塑各行各业的人工智能（AI），能否成为破局的关键？

答案是肯定的，而其中的关键钥匙，正是边缘AI。这项技术将高质量的数据采集与强大的机器学习推理能力带到了现场，让实时、动态的资源质量监测从愿景走向现实。想象一下，由AI驱动的传感器网络能够不间断地“感知”水质变化，并自动调整水处理与分配系统，实现资源利用的最优化。这不仅仅是提升运营效率、减少浪费，更意味着水资源管理迈入了能够自我适应、动态调整的新阶段。

在这场技术革新中，pH值测量扮演着基础而关键的角色。无论是评估饮用水安全、监测工业废水，还是分析土壤健康，pH值都是一个无法绕开的指标。它直接反映了水体的酸碱度，深刻影响着营养物质、重金属等化学物质的溶解状态和生物可利用性，是判断水体生态健康与环境质量的“晴雨表”。

要实现精准、可靠的pH测量，并将其融入智能监测网络，离不开底层硬件的强力支撑。这正是恩智浦边缘AI就绪解决方案的用武之地。其模拟前端（AFE）技术能够快速、准确且稳定地生成pH计数据，为后续的机器学习算法进行实时水质分析与决策，提供了坚实的数据基石。

先进的水质分析解决方案

下图展示了一个用于分析水样pH值和电导率的典型电路框架。整个应用核心围绕两个电极展开：

：如图1所示，通常由一个DAC生成复杂的低频波形（10Hz至100Hz）。这个信号经过功率放大器放大后，用于驱动电解液中的浮动电极，从而在溶液中引发所需的电化学反应或改变氢离子活性。

：如图1所示，参比电极提供一个稳定的参考电压，并将其反馈给功率放大器的反相输入端，为整个测量系统建立一个可靠的电压基准。

：图中标注的WE信号，实际上是由CE与RE电极之间的电势差所驱动的微弱电流，通常在微安级别，它直接反映了溶液中氢离子的活性或离子迁移情况。这个微小电流会通过一个运算放大器构成的跨阻抗放大器，被转换为10mV至100mV范围内的电压信号，以便后续的ADC（模数转换器）进行采集和数字化处理。

图1：用于水的pH值和电导率分析的电路示意图。

基于边缘AI的水电导率分析系统

高质量数据：实时监测与预测性维护的基石

要让机器学习模型真正发挥作用，喂给它的“粮食”——数据，必须足够优质。通过使用来自高性能pH计的高精度、高可靠性数据来训练推理引擎，系统在质量控制和故障分析方面才能达到出色的准确度。稳定、低噪声的输出与丰富的诊断数据，不仅是提取有效特征的前提，更能让算法综合分析多种水质参数，形成更全面的判断。

那么，什么样的数据才算“高质量”呢？有几个关键维度：

：对于需要在各种环境中长期工作的边缘AI pH计和电导率计来说，随时间与温度变化产生的信号漂移是设计时必须攻克的头号难题。低预测性漂移意味着数据基线更稳，这能显著提升监督学习算法的准确性，使其对未来未知情况的预测或分类更为可靠。

：要榨干传感器的每一分潜力，获取最精准的读数，信号链与电源设计必须追求低噪声和高分辨率。这一点对于实验室级精度的仪器而言，尤为重要。

：这是硬指标。以实验室常用的pH计为例，通常要求精度至少达到±0.1 pH，才能确保在各种复杂环境下测量的准确性。

：智能的电极诊断功能是实现预测性维护和持续高质量测量的秘密武器。它能灵活地提示用户电极何时需要清洁、何时又该进行校准，变被动维护为主动管理。

接下来，我们深入看看恩智浦新推出的模拟前端（AFE）是如何具体解决pH监测中的这些痛点和挑战的。

NAFE33352是一款软件可配置的通用输入/输出AFE，专为边缘AI pH计这类高精度测量应用量身打造。它集成了精密的14/16/18位DAC、16/24位ADC、低漂移电压基准、低偏移漂移缓冲器以及高压高精度放大器，并配备了高达70V的输入保护电路，从容应对电磁干扰（EMC）和误接线等意外情况。此外，器件内部集成了诊断与保护电路，支持输出、短路和断路检测。其模拟输入模块还具备先进的状态监测与诊断功能，以满足功能安全要求。精确的电流和电压回读能力，则为高级异常检测和预测性维护提供了坚实的技术保障。

NAFE33352如何赋能pH监测的高级诊断

稳定的ADC和DAC数据

在这类应用中，ADC的典型数据速率约为100ksps。NAFE33352提供了卓越的噪声性能，具体表现可参考下表。需要指出的是，其模拟输入端的噪声性能并非固定值，而是取决于器件的具体配置，包括数据速率、PGA增益、数字滤波器阶数以及稳定模式设置。其中，数据速率和PGA增益是两个最关键的影响因素：降低数据速率能按比例降低总噪声，因为数字滤波器的等效噪声带宽与数据速率成正比；而提高PGA增益则可以降低输入参考噪声，前提是PGA自身的噪声水平低于ADC的噪声。此外，数字滤波器的形状（阶数）也会影响噪声，较低的阶数能进一步收窄等效噪声带宽，从而改善噪声表现。

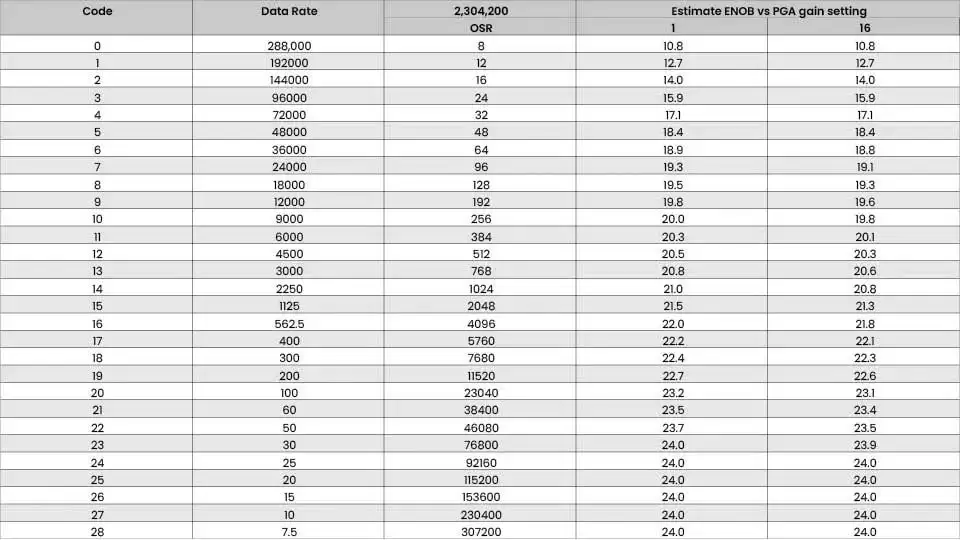

▲表1：噪声性能结果

NAFE33352内置的DAC可用于生成此类应用所需的复杂激励波形。通过SPI接口发送DAC命令（CMD_WGEN），即可触发内置的自动波形发生器。所有波形参数都可通过寄存器灵活编程，从而输出所需的特定波形。

得益于集成的低漂移电压基准和低偏移漂移缓冲器，NAFE33352确保了在温度变化和长时间运行条件下的卓越稳定性。其电压和电流输入/输出的总未调整误差（TUE）随温度的漂移，典型值仅为3ppm/°C，最大值也控制在10ppm/°C以内。

这种高水平的数据精度与稳定性，为构建定制化的机器学习数据集提供了有力支持，从而直接提升了模型的准确性和可靠性。毕竟，高质量的数据与机器学习模型的精度息息相关，是算法正确构建并理解物理世界接口的根本。

智能模拟集成：让设计更紧凑

NAFE33352的另一大优势在于其高度的模拟集成能力，这能显著缩小工业物联网设备的整体尺寸。该器件集成了DAC，可直接生成驱动溶液中偏置电极的复杂波形；同时，它还内置了电压感测放大器，用于读取偏置电压并反馈给连接DAC的功率放大器。

更值得一提的是，其通用输入或电流感测放大器可以直接读取电化学反应产生的微弱电流，从而省去了外部跨阻抗放大器（TIA）的需要，进一步简化了系统设计。

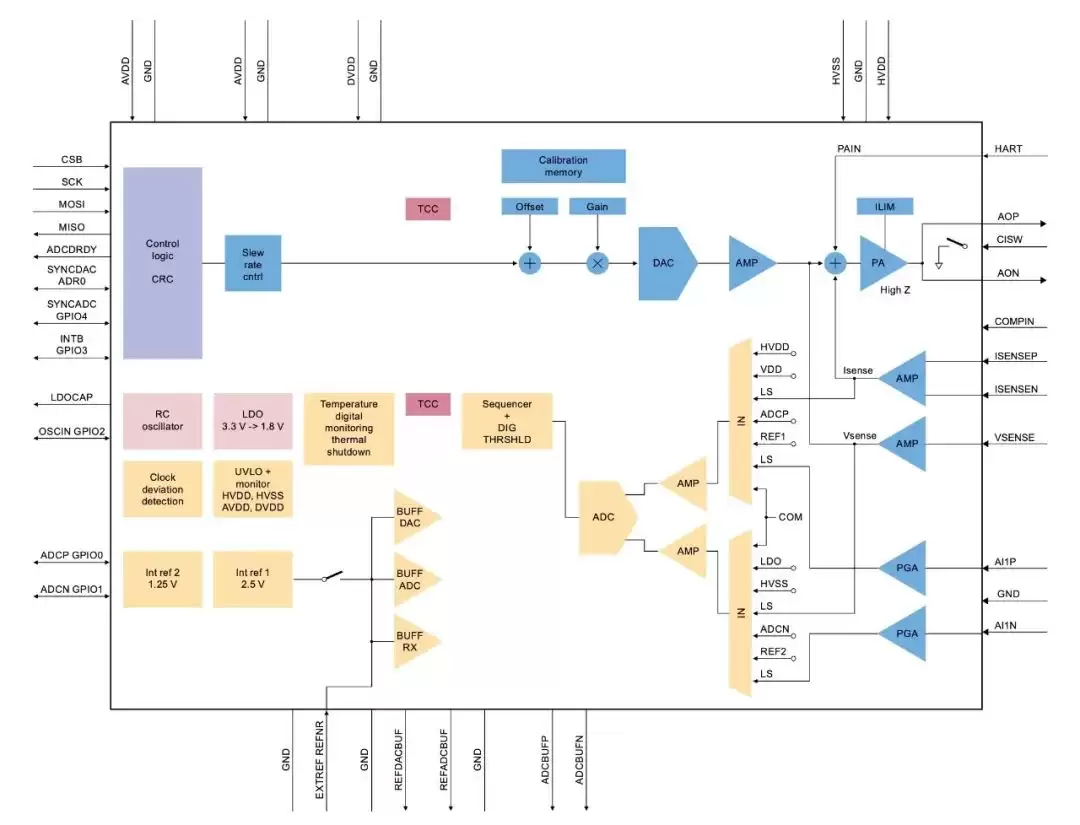

图2：展示模拟集成的框图，这种集成有助于实现紧凑的工业物联网设备设计。

用于预测性维护的诊断和校准

恩智浦的NAFE系列提供了丰富的内部诊断功能，极大地增强了硬件的容错能力。对于pH计而言，实时、智能的传感器诊断与管理，是确保持续稳定测量的关键。通过预测性校准，系统可以主动判断pH传感器的校准需求和估算剩余使用寿命。

NAFE33352具备先进的诊断功能，支持从器件自我状态监测到系统级状态监测。除了常规的开路与短路检测，它还提供低量程和超量程输入检测、电源电压范围监测、过热关断保护，并能对系统内各种异常情况发出全局告警。

在校准方面，该器件在出厂时即会完成校准，相关系数（CAL）将存储于非易失性存储器中。此外，用户还可以在终端应用中进行端到端的自校准操作，灵活性极高。

加速全软件可配置pH计的设计

为了帮助开发者快速上手，恩智浦提供了完整的生态支持。KITNAFE33352-EVB是一款即将发布的评估板，可用于快速评估NAFE33352。该方案涵盖了基于NAFE33352进行系统设计所需的所有关键组件。借助现成的LPC54S018 MCUXpresso SDK驱动程序和评估图形界面（GUI），开发进程得以大幅加快。

NAFE33352的评估能力还将通过NAFE33352-UIOM得到扩展。这是一款软件可配置的输入/输出AFE Arduino Shield扩展板，支持快速评估，并能与恩智浦的FRDM-MCX开发板实现即插即用。FRDM-MCXN947是一款紧凑且可扩展的开发板，专为基于MCX N94或N54 MCU的快速原型设计而生。NAFE33352-UIOM与FRDM-MCXN947的组合，展示了一种独具特色的紧凑型系统设计方法。

NAFE33352-UIOM解决方案不仅硬件灵活，还配备了MCUXpresso SDK驱动程序和参考应用程序，能有效加速软件开发。MCUXpresso提供了开发高质量嵌入式软件所需的全套工具链，所有附带详细说明的示例代码均可在恩智浦的应用代码中心（ACH）获取。

最后，对于工业应用至关重要的长期供货问题，NAFE33352系列也已纳入恩智浦的产品长期供货计划，保障了供应链的稳定性。

结语

总而言之，通过提供可靠精准的数据基石、软件可配置的紧凑型设计，以及内置的校准支持与高级诊断功能，恩智浦正在助力打造高效的下一代边缘AI水质分析方案。在推动水资源管理向更智能、更自适应方向发展的道路上，恩智浦的NAFE系列技术正扮演着至关重要的赋能角色。
