基于RK3576开发板的车辆检测算法

车辆检测，作为计算机视觉领域的一项基础且关键的技术，本质上是一种基于深度学习的目标检测任务。它的核心任务是在图像或视频流中，精准地定位并识别出车辆。这项技术是众多智能应用落地的基石，无论是智慧园区内的违停管理、交通路口的拥堵分析，还是城市级的车流量统计，都离不开稳定可靠的车辆检测算法作为支撑。

我们提供的这套车辆检测算法，在标准数据集上取得了不错的性能表现，具体数据如下：

检测目标	mAP@0.5
车辆 (CAR)	0.78029

更重要的是其在实际硬件平台上的运行效率。在EASY-EAI-Orin-nano这款嵌入式AI主板上进行部署和测试，其推理速度表现如下：

算法任务	单次推理耗时
car_detect	约59毫秒

这个效率意味着它能够满足大多数实时性应用场景的需求。

快速上手指南

如果你是第一次接触这个项目，建议先花点时间阅读相关的《入门指南》，特别是其中关于源码管理和工程组织的部分。这能帮你建立起清晰的代码管理流程，强烈建议采用“远程挂载管理”的方式，可以有效避免开发过程中的代码丢失风险。

1. 获取源码工程

首先，在你的PC或虚拟机中，定位到用于网络文件系统（NFS）共享的目录，并创建一个专门管理代码仓库的文件夹。

cd ~/nfsroot
mkdir GitHub
cd GitHub

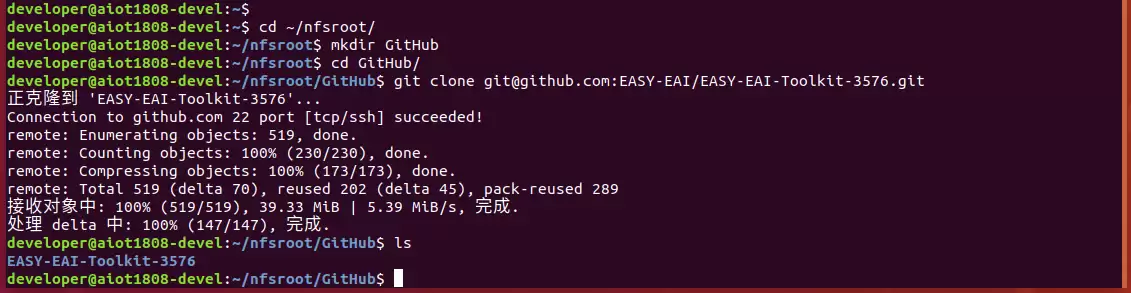

接着，使用git工具克隆远程仓库到本地。请注意，执行此操作需要你的设备能够正常访问外网。

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-3576.git

这里有个小提示：克隆过程可能会因网络状况而有所延迟，请耐心等待。如果确实需要通过网页下载，务必下载整个代码仓库，而不是单独下载某个示例目录，以保证依赖的完整性。

2. 搭建开发环境

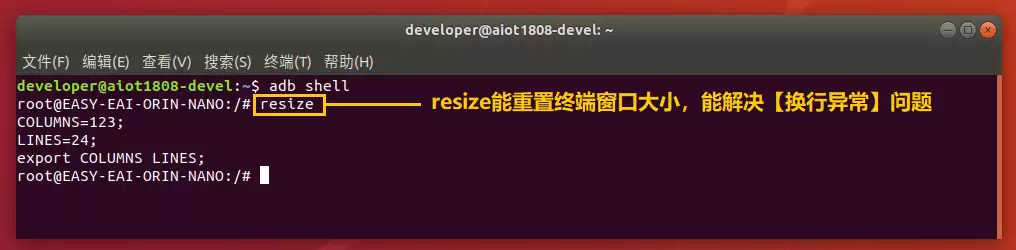

通过adb shell连接到你的开发板，进入板卡的命令行环境。

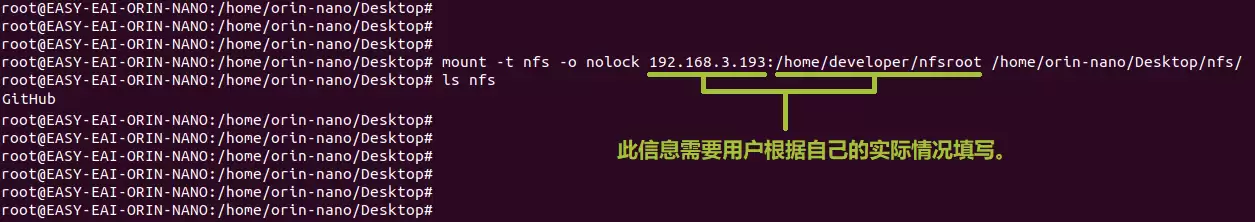

然后，将PC上的NFS目录挂载到开发板上，方便后续的文件共享与编译。

mount -t nfs -o nolock : /home/orin-nano/Desktop/nfs/

3. 编译示例程序

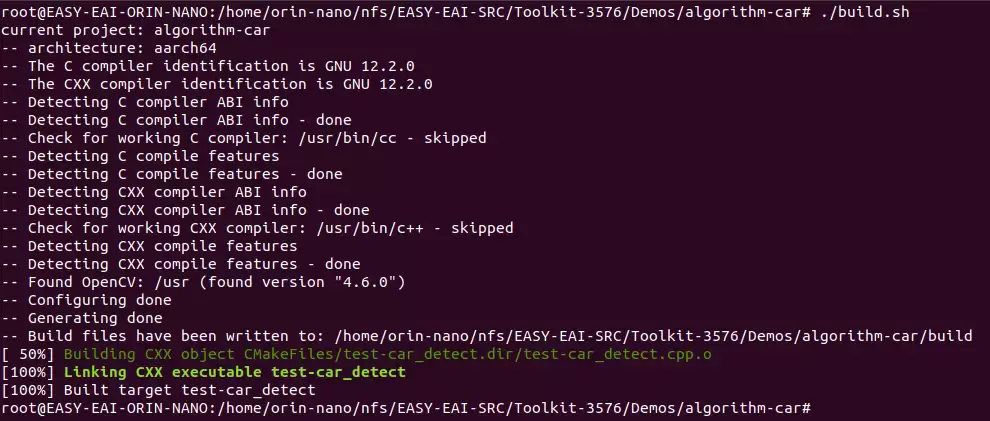

切换到开发板上已挂载的NFS目录，找到车辆检测算法的示例代码所在路径，执行编译脚本。

cd EASY-EAI-Toolkit-3576/Demos/algorithm-car/
./build.sh

4. 部署算法模型

要运行算法演示程序，需要先获取预训练好的车辆检测模型文件。

模型可以通过提供的网盘链接下载，提取码已附上。

下载完成后，请将模型文件复制到编译生成的 `Release/` 目录下。

5. 运行与效果验证

进入开发板上的 `Release` 目录，执行以下命令来运行示例程序：

cd Release/
./test-car_detect car_detect.model test.jpg

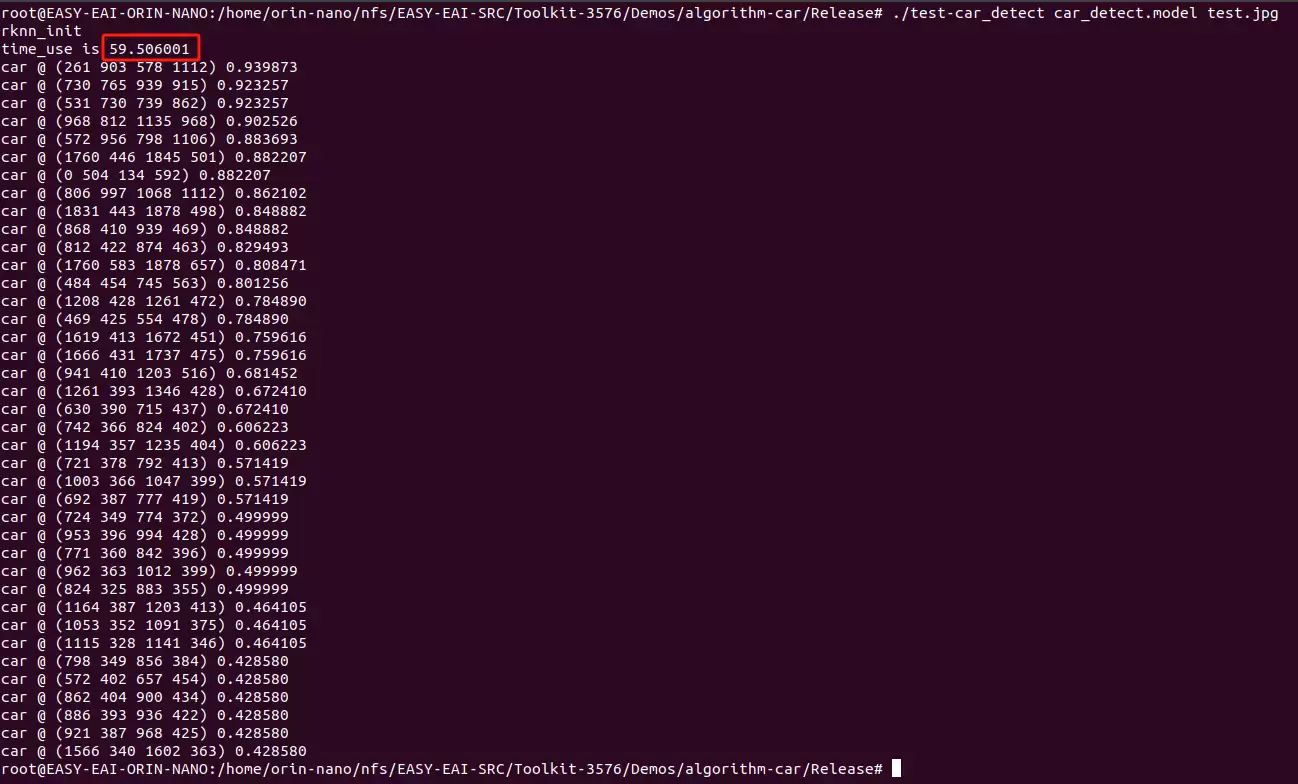

命令执行过程如下图所示：

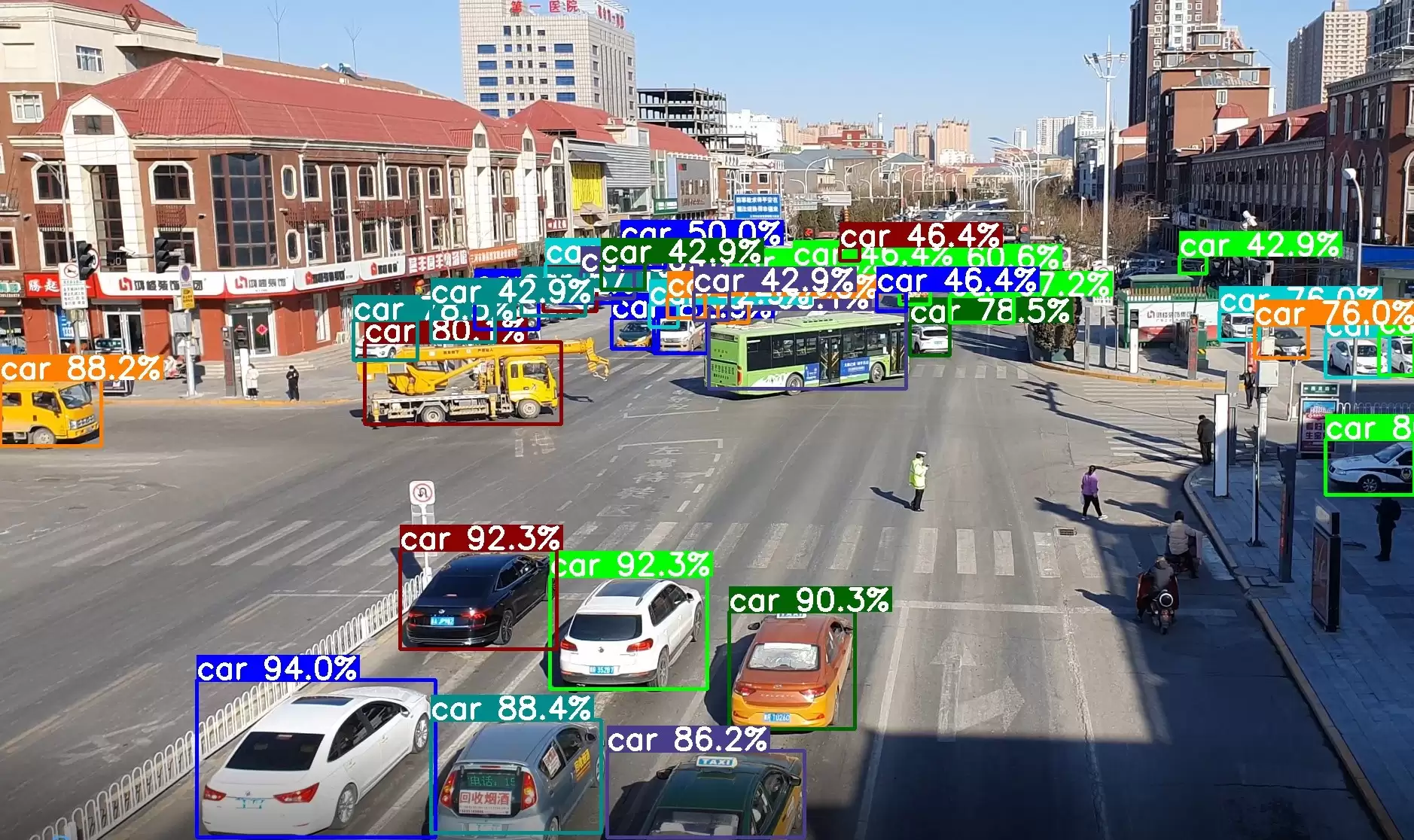

程序运行后，会对输入的测试图片进行车辆检测，并生成标注后的结果图片，效果如下：

至此，你已经完成了从环境搭建到效果验证的完整流程。接下来，我们将详细解读提供给开发者调用的API接口。

车辆检测API详细说明

为了便于开发者将车辆检测功能集成到自己的项目中，我们封装了清晰的API接口。下面逐一介绍其使用方式。

API引用方式

在你的工程中，需要正确链接以下库文件和头文件：

配置项	路径/参数
头文件目录	easyeai-api/algorithm/car_detect
库文件目录	easyeai-api/algorithm/car_detect
库链接参数	-lcar_detect

初始化函数：car_detect_init

在使用检测功能前，必须调用此函数进行初始化。

int car_detect_init(rknn_context *ctx, const char * path)

函数名： car_detect_init()
头文件	car_detect.h
输入参数	ctx：指向rknn_context句柄的指针，用于接收初始化后的上下文。
输入参数	path: 算法模型文件在设备上的存放路径。
返回值	成功返回0，失败返回-1。

运行函数：car_detect_run

这是核心的检测函数，负责对输入的图像执行推理并返回结果。

int car_detect_run(rknn_context ctx, cv::Mat input_image, person_detect_result_group_t *detect_result_group)

函数名：car_detect_run()
头文件	car_detect.h
输入参数	ctx: 由初始化函数获得的rknn_context句柄。
输入参数	input_image: 待检测的输入图像，使用OpenCV的Mat格式。
输出参数	detect_result_group: 指向检测结果结构体的指针，函数将把检测到的所有目标信息填充到此结构中。
返回值	成功返回0，失败返回-1。

释放函数：car_detect_release

在程序结束或不再需要检测功能时，调用此函数释放模型占用的资源。

int car_detect_release(rknn_context ctx)

函数名：car_detect_release ()
头文件	car_detect.h
输入参数	ctx: 需要释放的rknn_context句柄。
返回值	成功返回0，失败返回-1。

算法例程源码解析

完整的示例代码位于 `Demos/algorithm-car/test-car_detect.cpp`。其核心逻辑流程清晰，如下图所示：

下面附上主要代码片段，展示了API的典型调用顺序：初始化、运行、处理结果、释放资源。

#include
#include
#include
#include "car_detect.h"

using namespace cv;
using namespace std;

// ... 省略绘图工具函数 plot_one_box ...

int main(int argc, char **argv)
{
    if (argc != 3)
    {
        printf("%s
", argv[0]);
        return -1;
    }

    const char *model_path = argv[1];
    const char *image_path = argv[2];

    /* 1. 参数初始化 */
    detect_result_group_t detect_result_group;

    /* 2. 算法模型初始化 */
    rknn_context ctx;
    car_detect_init(&ctx, model_path);

    /* 3. 算法运行 */
    cv::Mat src = cv::imread(image_path, 1);
    car_detect_run(ctx, src, &detect_result_group);

    /* 4. 处理与可视化结果 */
    char text[256];
    for (int i = 0; i < detect_result_group.count; i++) {
        detect_result_t* det_result = &(detect_result_group.results[i]);
        // 过滤低置信度结果
        if(det_result->prop < 0.4){
            continue;
        }
        sprintf(text, "%s %.1f%%", det_result->name, det_result->prop * 100);
        // 在图像上绘制检测框和标签
        plot_one_box(src, det_result->box.left, det_result->box.right,
                     det_result->box.top, det_result->box.bottom, text, i%10);
    }
    cv::imwrite("result.jpg", src);

    /* 5. 算法模型空间释放 */
    car_detect_release(ctx);

    return 0;
}
