LED屏钢结构CAD设计

LED显示屏钢结构，听着专业，其实说白了就是户外那些大屏背后的“骨架”。它负责把一块块箱体式的LED模组稳稳地撑起来，抵抗风吹日晒，确保屏幕能长期稳定工作。可以说，钢结构设计是户外LED屏工程里最基础也最关键的一环。

1、准备工作：先装好CAD软件

设计钢结构，离不开CAD。以CAD2010版本为例，虽然现在新版本层出不穷，但选哪个版本完全看个人习惯，顺手就好。软件本身不小，安装前记得预留足够空间。

2、整理关键参数

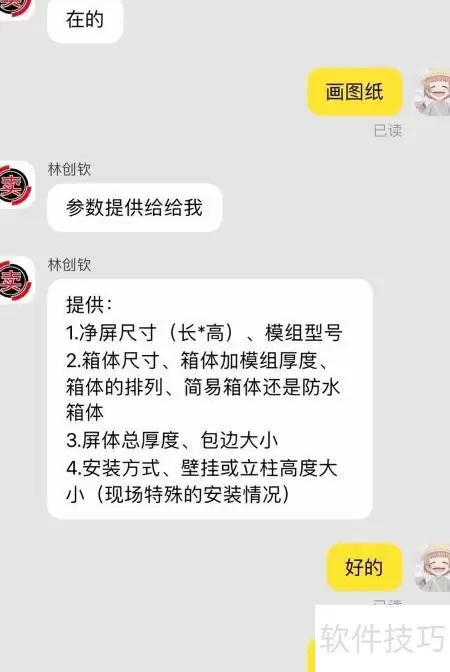

动手画图之前，先把LED显示屏钢结构的详细参数捋清楚——尺寸、材质、承重等具体要求，一个都不能少。这些参数是后续设计的基础，直接影响结构的稳定性和安全性。

3、屏幕净尺寸与模组型号

屏幕的净尺寸和模组型号必须明确，这决定了钢结构的大小和布局。不同模组尺寸、不同像素间距，对应的龙骨间距和支撑方式都不一样。

4、第一步：钢结构设计说明

正式开始设计，先要出一份设计说明。这份说明里要写清楚结构形式、材料规格、连接方式、防腐处理等，算得上整个项目的“宪法”。

5、安装架平面与立面设计

有了设计说明，接下来就是画安装架的平面图和立面图。平面图看的是整体布局，立面图看的是高度和层次，两张图要互相吻合。

6、第三步：布置构件正立面图

构件正立面图，就是正对着屏幕看过去，所有构件的位置和尺寸。要确保立柱、横梁、斜撑等构件布置合理，受力明确。

7、第四步：布置构件背立面图

背立面图是从屏幕背后看过去的样子。很多连接件、走线槽、检修通道都在背面，这张图跟正立面图同样重要。

8、第五步：布置构件侧立面图

侧立面图展示的是左右两侧的构件布置。户外大屏通常有侧向风荷载，侧立面图要重点体现抗风支撑的设计。

9、第六步：绘制构件平面布置图

构件平面布置图是从上往下看的俯视图，能看出整个钢结构的水平投影关系。立柱的位置、横梁的走向、走道板的布局，都在这里一目了然。

10、第七步：安装设备示意图

光有结构图还不够，还得画安装设备示意图。比如吊装点、焊接位置、螺栓连接方式，以及现场施工时要用到的临时支撑、脚手架等，都要在图上标清楚，避免现场施工时“两眼一抹黑”。

11、第八步：绘制节点分布图

最后一步，也是最考验细节的一步——节点分布图。节点是钢结构里受力最集中的地方，比如立柱与横梁的连接处、斜撑与主梁的交接处，每一处节点都要单独放大绘制，标注焊缝尺寸、螺栓规格、垫板厚度等。节点图做扎实了，整个结构才经得起考验。
