一文搞懂智能硬件产品项目开发流程【干货】

来源：互联网 时间：2026-07-28 15:21:24

产品开发这事儿，说起来简单，做起来可不简单。从构思一个新点子到最终把产品摆上货架，这中间涉及到的环节、协同的团队、踩过的坑，够写好几本书的。IPD（集成产品开发）那套流程确实很重、很详细，适合当工具书查阅。但落到每家公司的实际操作中，就得看自家资源和行业特性来剪裁了——核心框架和关键节点保住，其他边边角角该省就省。今天这篇分享，核心聚焦在智能硬件产品的开发流程上，重点聊聊硬件开发和软件集成开发这两个主力板块。

硬件产品开发全景图

在硬件产品开发的整个全景图里，每个阶段都不是孤立存在的。它们都遵循着一定的流程和规范，每个关键环节都需要配上对应的考核指标和质量管理体系。只有这样，才能保证整个开发过程的质量和效率——简单说，就是把控住节奏，不翻车。

01 / 硬件产品开发各阶段工作

先来看硬件的开发周期，一般分为四个阶段。

EVT（工程验证测试）

这是硬件打样的第一关，也是整个链路的“起点”。

1. 需求验证：

第一件事，就是确认产品设计的完整性和正确性。必须反复核对，看有没有遗留的需求或规格没覆盖到。同时，对产品的基本功能、性能、可靠性和安全性做一轮摸底测试，确保最初的设计是靠谱的。

2. 产品验证：

这个阶段用的样板，通常不是开模的壳料，而是通过3D打印或手焊做的结构件和PCBA样板。核心目的不是去折腾产线，而是在RD的样板间里装一装，验证基本功能和安规，看看性能和可靠性有没有硬伤。

3. 问题修正：

测试完如果发现问题，很正常，很多时候问题一抓一大把。这时候就得跟设计团队紧密配合，发现一个改一个。这个阶段，改动图纸和方案是家常便饭。

4. 规格确认：

跟EVT阶段紧密相关的，是产品规格的最终确认。开发团队需要确保设计规格已经得到充分验证和确认，否则后续阶段会很麻烦。

5. 样板生产：

通常这个阶段打样2到5套样板做测试就行了，具体数量看项目规模和复杂度。

DVT（设计验证测试）

到了DVT阶段，设计基本定型了，核心任务就是验证设计是不是真的“过关”。

1. 设计符合性验证：

设计是不是完全符合规格？有没有遗漏？此外，还得看看这个设计好不好生产——可制造性验证，这步直接关系到能不能顺利量产。

2. 功能性、性能和可靠性测试：

全面测试，一个都不能少。功能、性能、稳定性，都得跑一遍，确保产品能扛得住。

3. 产线贴PCBA、开模件：

这时候要生产10到20套样品，把PCBA和开模件贴在一起，做综合测试。

4. 工厂组装：

通常要把样品拿到工厂去组装，同步验证生产可行性。大规模生产的过程，往往能暴露很多设计端没注意到的问题。

5. 第三方认证：

安全和合规性是硬门槛。该送检的就要送检，安排第三方认证机构出马，确保符合国际标准。

PVT（生产验证测试）

PVT阶段是整个开发过程中最关键的“临门一脚”，直接关系到产品能不能顺利量产出货。

1. 可量产性验证：

所有设计和验证工作都做完了，就看产品能不能在工厂里按标准流程大量生产出来。

2. 小批量生产：

按照量产时的工装设备、生产流程和操作方法，先小批量跑一轮，确认工艺和操作没问题。

3. 生产工艺验证：

组装、焊接、贴片……每一个工艺环节都要验证一遍，确保产品的稳定性和可靠性。

4. 产品稳定性和可靠性验证：

来一轮全面的长期稳定性测试，确保产品在长时间使用中不会出现故障或性能下降。

5. 出货：

有时候PVT的条件跟量产一致，PVT的产品也能出货，只是需要把样品数量扩展一下。

MP（量产）

这是最后一个阶段，产品能不能在市场上成功，就看这一步了。

1. 所有设计及生产问题清零：

确认设计、生产都没有遗留问题，确保大规模生产时不出幺蛾子。

2. 工厂具备量产能力：

人员、设备、产线……工厂有没有做好准备，得逐一确认。

3. 按爬坡计划分阶段量产：

通常不会一口气拉满产能，而是按MP1、MP2、MP3分阶段走，每个阶段测试验证，逐步上量。

MP阶段还要持续跟踪市场反馈，解决用户意见和产品质量问题，让产品越来越好，逐步建立品牌信誉度。

02 / 各阶段中软件主要工作

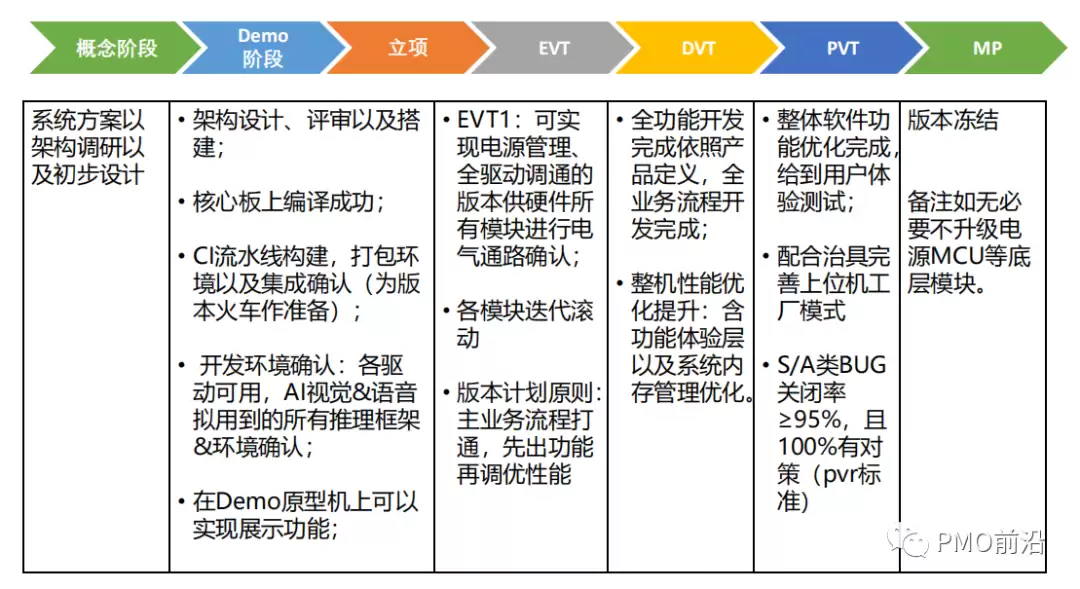

看完硬件，再来聊聊软件。很多智能硬件项目最头疼的，就是软硬件协同。下图（）展示了软件在各阶段的主要工作。

概念阶段

1. 系统方案：

软件工程师要根据市场和客户需求，跟大家一起定产品整体方案。既要考虑硬件性能指标，也要把软件的功能实现方式和设计想清楚。

2. 架构调研及初步设计：

方案定了，就开始调研软件架构，做初步设计。规划好软件结构，考虑扩展性和可维护性。

3. 需求分析和功能规划：

在产品设计基础上，分析软件需求，规划整体功能，完成功能模块的初步设计。

4. 用户界面（UI）设计：

设计出好用、好看的界面，让用户一看就懂。

5. 成本预估和风险评估：

预估软件部分的制造成本，评估实现过程中的风险，为后续的风控做准备。

Demo阶段和立项阶段

1. 架构设计、评审及搭建：

根据概念阶段的设计，进行更细致的软件架构设计和评审，并完成搭建，确保软件能跑起来。

2. 核心板上编译成功：

把代码编译成可执行程序，确认能在核心板上正常运行。

3. CI流水线构建、打包环境及集成确认：

采用持续集成模式，搭建CI流水线，做好打包环境和集成确认，保证版本管理和自动化测试的有效性。

4. 开发环境确认：

确认驱动、AI视觉、语音等框架和环境是否可用。

5. 在Demo原型机上实现展示功能：

在Demo原型机上实际跑一跑，验证核心功能。

EVT（工程验证测试）

1. EVT1阶段：

软件工程师要开发实现电源管理、全驱动调通的版本，跟硬件配合，确认电气通路。软硬件接口也要尽快确定和优化。

2. 各模块迭代滚动：

根据硬件进展，逐个迭代和优化软件模块，保持同步交付，逐步完善功能和性能。

3. 版本计划原则：

软件走的是“先通主干、后调优”的路线。先保证主业务流程能跑通，再慢慢打磨性能，在迭代中提升稳定性和可靠性。

DVT（设计验证测试）

1. 全功能开发完成：

根据产品定义，完成所有功能开发。系统启动、设备驱动、网络连接、应用功能……一个都不能少，所有业务流程得跑通。

2. 整机性能优化提升：

从功能体验到底层内存管理，全面优化。具体包括：

  • 分析系统资源占用，优化运行效率，提高响应速度。
  • 分析业务流程性能，解决卡顿、延迟问题。
  • 做安全测试和漏洞修复，确保系统安全可靠。
  • 完善开发文档和用户手册。

PVT（生产验证测试）

1. 整体软件功能优化完成：

根据用户反馈，优化整个软件系统，完善功能，提高稳定性和安全性，优化启动和响应速度。

2. 配合治具完善上位机工厂模式：

PVT是进入量产前的最后一次机会，得治好治具和上位机，解决漏洞和性能问题，确保产线测试顺利。

3. S/A类BUG关闭率≥95%，且100%有对策：

所有严重和致命问题必须解决关闭，并给出具体对策，保障系统稳定性。

MP（量产）

1. 版本冻结：

软件版本固定下来，不能再乱改，方便生产、维护和售后服务。

2. 如无必要不升级电源MCU等底层模块：

除非有重大问题，否则不动底层模块，保持稳定可靠。具体工作包括：

  • 确保全面稳定性和可靠性，及时解决S/A级问题。
  • 协同生产、品质团队，完成全面的QA测试（功能、性能、兼容性、安全等）。
  • 对软件进行维护和升级，修复已知问题，不断完善功能和体验。

硬件产品开发流程 - ID设计活动

ID（工业设计）在硬件开发中的参与，也是一个贯穿性的工作。下面是活动清单：

No.阶段事项
1概念阶段前期ID信息调研
2概念阶段制定ID设计策略
3概念阶段早期ID头脑风暴
4概念阶段ID草图评审（发散阶段）
5Demo阶段ID建模
6Demo阶段ID方案设计
7Demo阶段ID手板制作
8Demo阶段ID方案评审
9Demo阶段CMF预评估
10Demo阶段ID方案优化
11Demo阶段ID开发计划
12Demo阶段ID模型优化
13Demo阶段开模3D图档确认
14Demo阶段CMF评审
15EVT阶段配色母板打样
16EVT阶段阶段外观样品跟进
17EVT阶段表面工艺问题跟踪
18DVT阶段配色样品确认
19DVT阶段阶段外观样品跟进
20DVT阶段表面工艺问题跟踪
21DVT阶段外观物料承认
22PVT阶段表面工艺问题跟踪

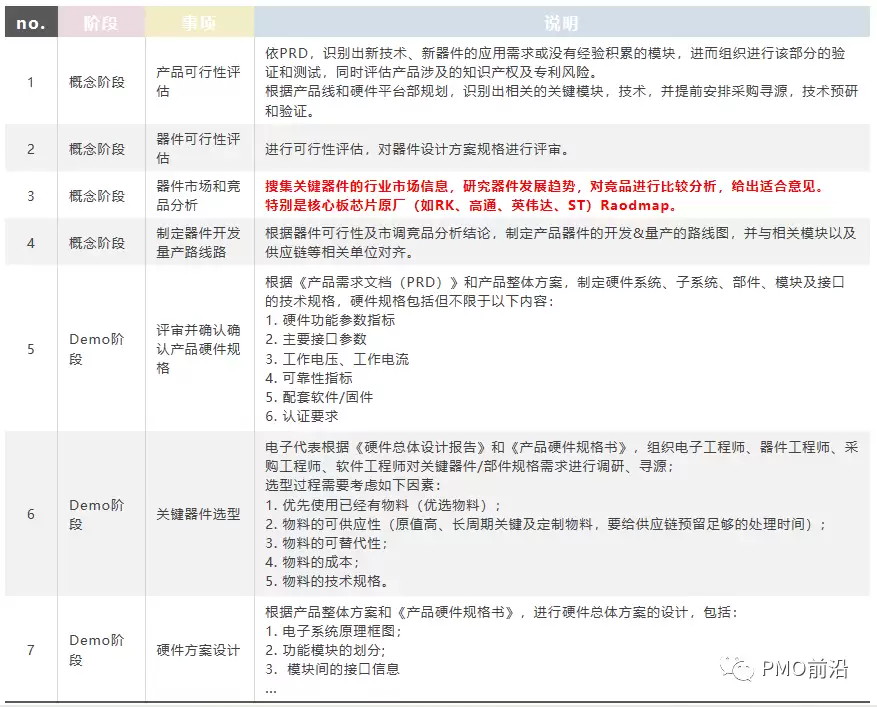

电子设计方案

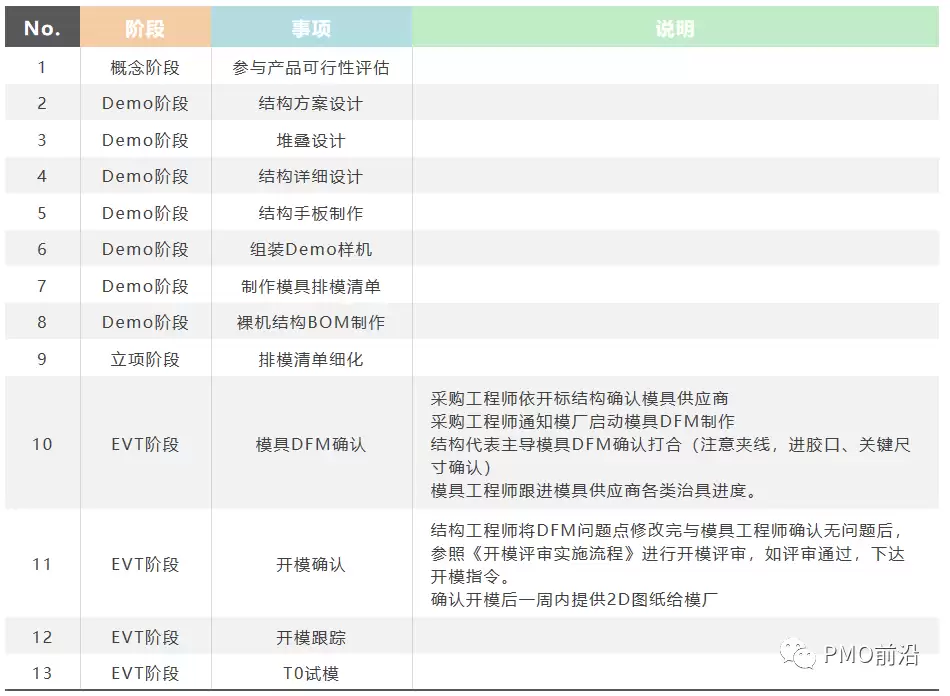

结构设计以及开模评审活动
