差分晶振在AI应用中的关键角色与技术规格解析

AI这轮技术浪潮，带来的影响是全方位的。其中一个不那么显眼，却至关重要的变化，是对高精度时钟源的需求。AI服务器、光模块、边缘运算设备，这些硬件对信号同步和低噪声的要求已经提升到了一个新的量级。传统的单端晶振，比如LVCMOS那种，因为本身抗干扰能力偏弱，抖动性能也有天花板，碰上高速数据传输时就开始有点力不从心了。于是，差分晶振凭借抗干扰能力强、低抖动的硬实力，逐渐成了AI基础设施里的关键时钟组件。具体在哪些场景下不可或缺？往下看：

应用领域	核心需求	差分晶振作用
AI服务器	GPU/TPU集群同步、低延时	提供<500 fs抖动的参考时钟，降低多核间时序偏差
800G光模块	超低抖动（IEEE 802.3标准）	实现<100 fs相位抖动，保障112Gbps PAM4信号完整性
PCIe 6.0设备	高抗EMI、低功耗	HCSL输出减少辐射干扰，满足PCIe 6.0的150 fs抖动要求

差分晶振的关键规格与AI应用关联

• LVDS（低压差分信号）：功耗低、抗干扰强，光模块和服务器里的大主流。
• HCSL（高速电流导向逻辑）：PCIe时钟源的常见选择，频率跑到100MHz以上没问题。
• LVPECL：功耗高一些，但驱动能力强，适合长距离传输的场合。

• 基础频率：100MHz、125MHz、150MHz，这些在PCIe和以太网协议里最常见。
• 高频需求：156.25MHz，专门为400G光模块准备的。

• AI服务器：要求RMS抖动<1 ps，测试带宽12kHz–20MHz。
• 光模块：更苛刻，需超低相位抖动（<100 fs），这才能符合IEEE 802.3的标准。

• 工业级（-40°C至+85°C）：数据中心和边缘运算设备的标准配置。
• 低老化率（±1ppm/year）：确保长时间运行后时钟精度不飘。

• 小型化趋势明显：光模块里用到3225、2520、2016封装，服务器主板上则是5032、3225更常见。

典型应用案例

差分晶振为CPU/GPU提供参考时钟，再通过时钟缓冲器分配到各个组件，有效减少时序偏差（Skew）。一个常见做法就是采用LVDS差分晶振，频率100MHz，把抖动控制在<500 fs以内。

800G光模块需要一颗156.25MHz的差分晶振，配合PLL来实现时钟数据恢复（CDR）。LVDS或LVPECL输出，抖动<500 fs，是这类应用的主流方案。

用HCSL差分晶振提供低EMI时钟，完全能符合PCIe基准规范里的抖动要求（参考抖动<150 fs）。

差分晶振凭借抗干扰、低抖动的硬功夫，正在成为AI高性能运算和通信领域里一个不太显眼但至关重要的“隐形支柱”。随着AI硬件朝更高带宽、更低延时的方向演进，差分时钟技术的每一次创新，都会为行业的效能突破注入新的动力。

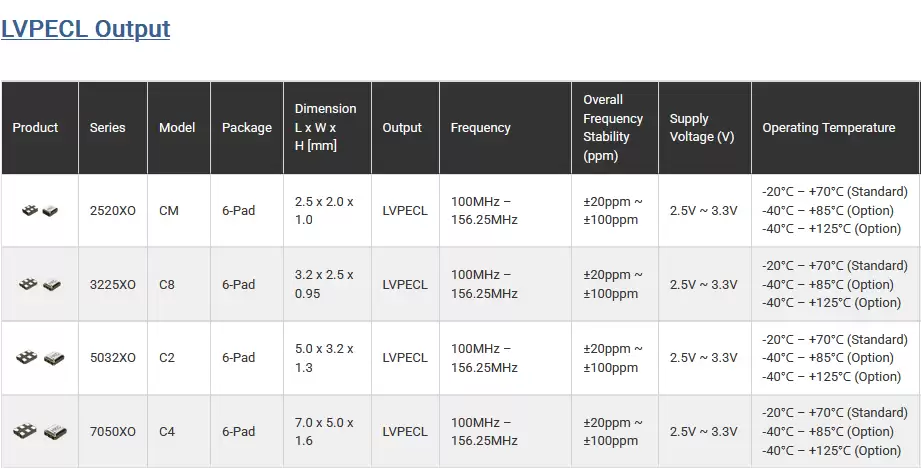

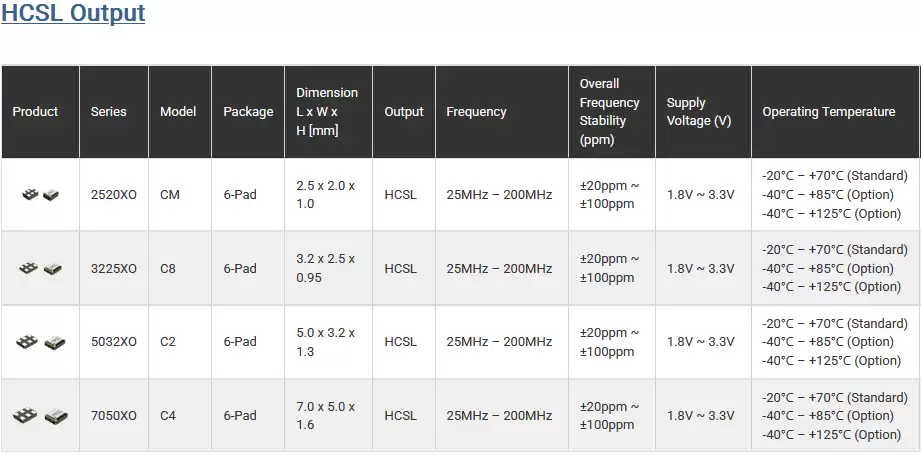

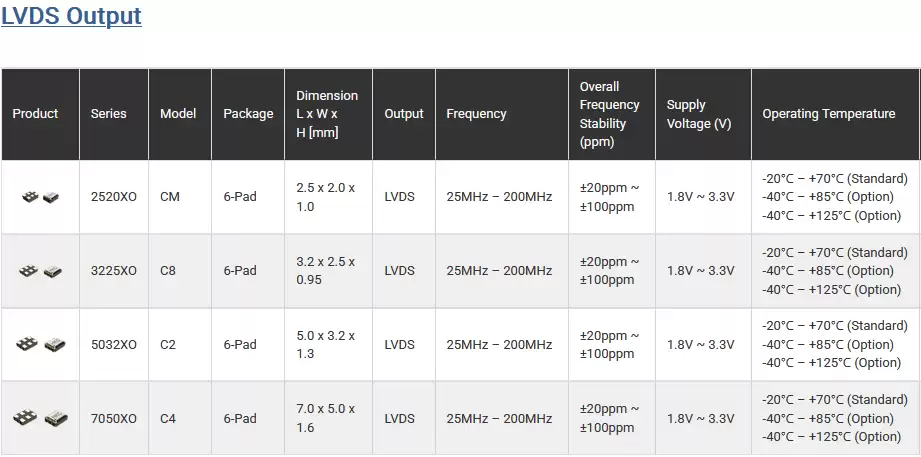

产品选项
