AutoCAD2020页面设置管理器的详细使用说明

AutoCAD2020页面设置管理器的详细使用说明

一、页面设置管理器

页面设置是CAD从绘制到出图的最后一步，在打印前，可以新建一个或多个布局选项卡，每个布局选项卡都可以具有相关联的打印样式参数设置(设置打印参数设置的教学在最后一章节)，因为如果您在同一图形中有多个不同图纸尺寸的布局时，这会很方便管理。

二、创建页面设置

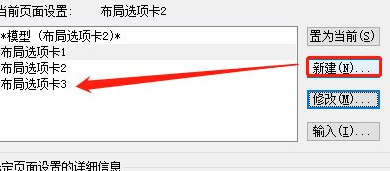

调出命令：PAGESETU “页面设置管理器”对话框中的各个按钮作用：

【置为当前】将所选页面设置设定为当前布局的当前页面设置。不能将当前布局设定为当前页面设置。“置为当前”对图纸集不可用。

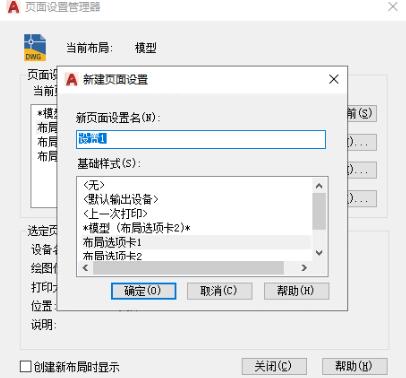

【新建】显示“新建页面设置”对话框，从中可以为新建页面设置输入名称，并指定要使用的基础页面设置。

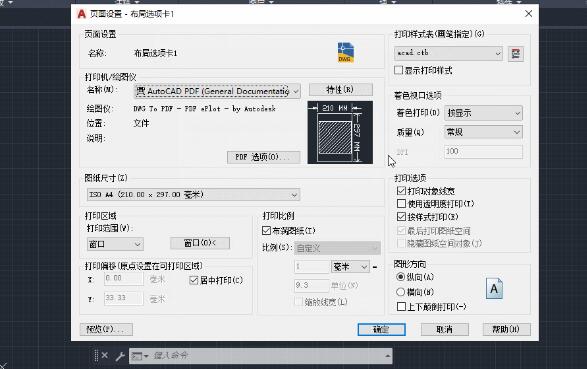

【修改】显示“页面设置”对话框，从中可以设置当前绘图页面的打印参数。
